Thiết kế quầy pha chế: Bản vẽ, công năng và cách chọn vật liệu

Thiết kế quầy pha chế cần bắt đầu từ cách quán vận hành, không chỉ từ kiểu dáng. Một bản vẽ hữu ích phải thể hiện được thiết bị, khu vực ướt, lối đi, lưu trữ, điểm nhận order và điều kiện thi công tại mặt bằng. Bài viết này hướng dẫn bạn chuẩn bị thông tin, chọn dạng quầy và kiểm tra bản vẽ trước khi đặt đóng.

Bluecons tư vấn thiết kế và thi công theo hiện trạng, nhu cầu sử dụng và vật liệu thống nhất. Kích thước, giá và tiến độ cụ thể chỉ nên chốt sau khi khảo sát, duyệt bản vẽ và xác nhận phạm vi công việc.

1. Chuẩn bị brief trước khi thiết kế quầy pha chế

Brief càng cụ thể, phương án càng ít phải sửa khi sản xuất. Hãy chuẩn bị: bản vẽ hoặc kích thước mặt bằng; ảnh chụp các góc và vị trí cột, cửa; mô hình phục vụ tại chỗ hay mang đi; số người làm cùng lúc; menu dự kiến; danh sách thiết bị kèm kích thước; vị trí cấp thoát nước, điện và thông gió; phong cách mong muốn; ngân sách và thời gian dự kiến.

Đặc biệt, hãy chọn thiết bị trước khi chốt chiều dài và chiều sâu mặt quầy. Máy pha, máy xay, tủ mát, máy làm đá, máy lọc nước và bồn rửa chiếm diện tích khác nhau. Ghi rõ thiết bị nào đặt trên mặt, thiết bị nào đặt dưới quầy và thiết bị nào cần cấp điện hoặc nước.

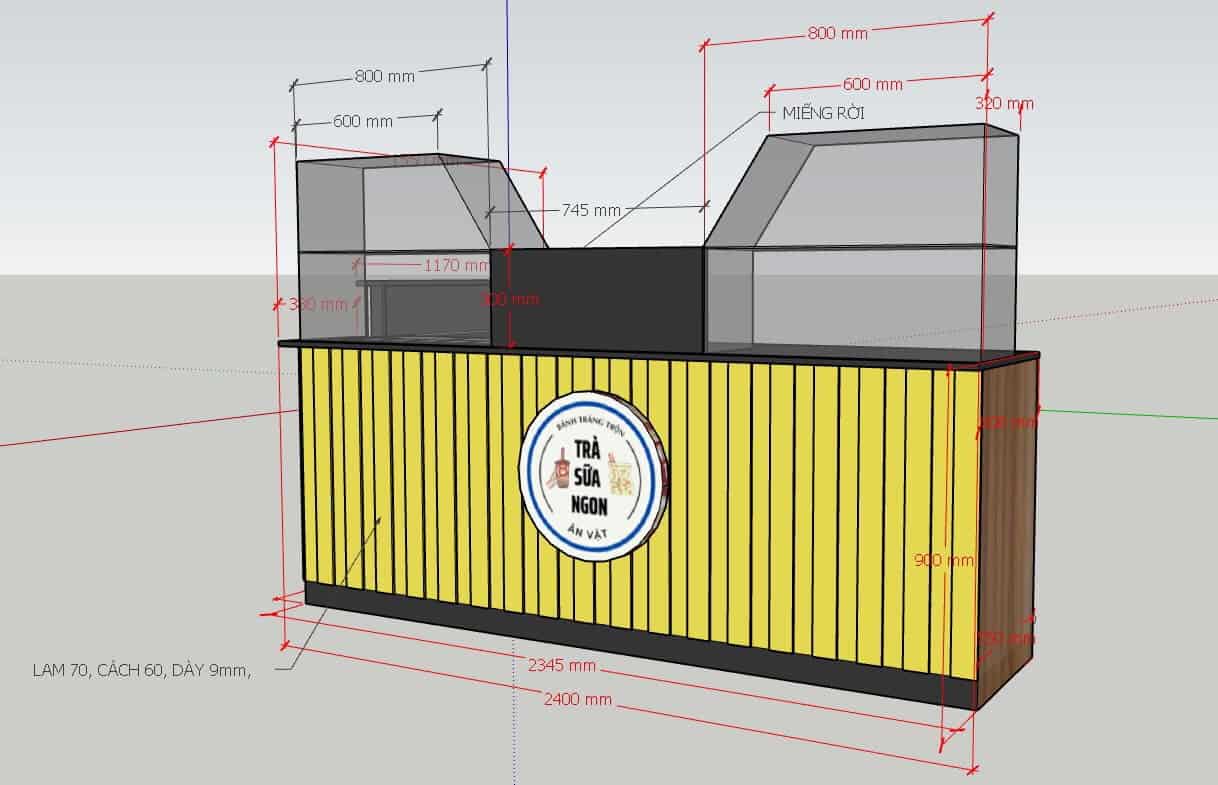

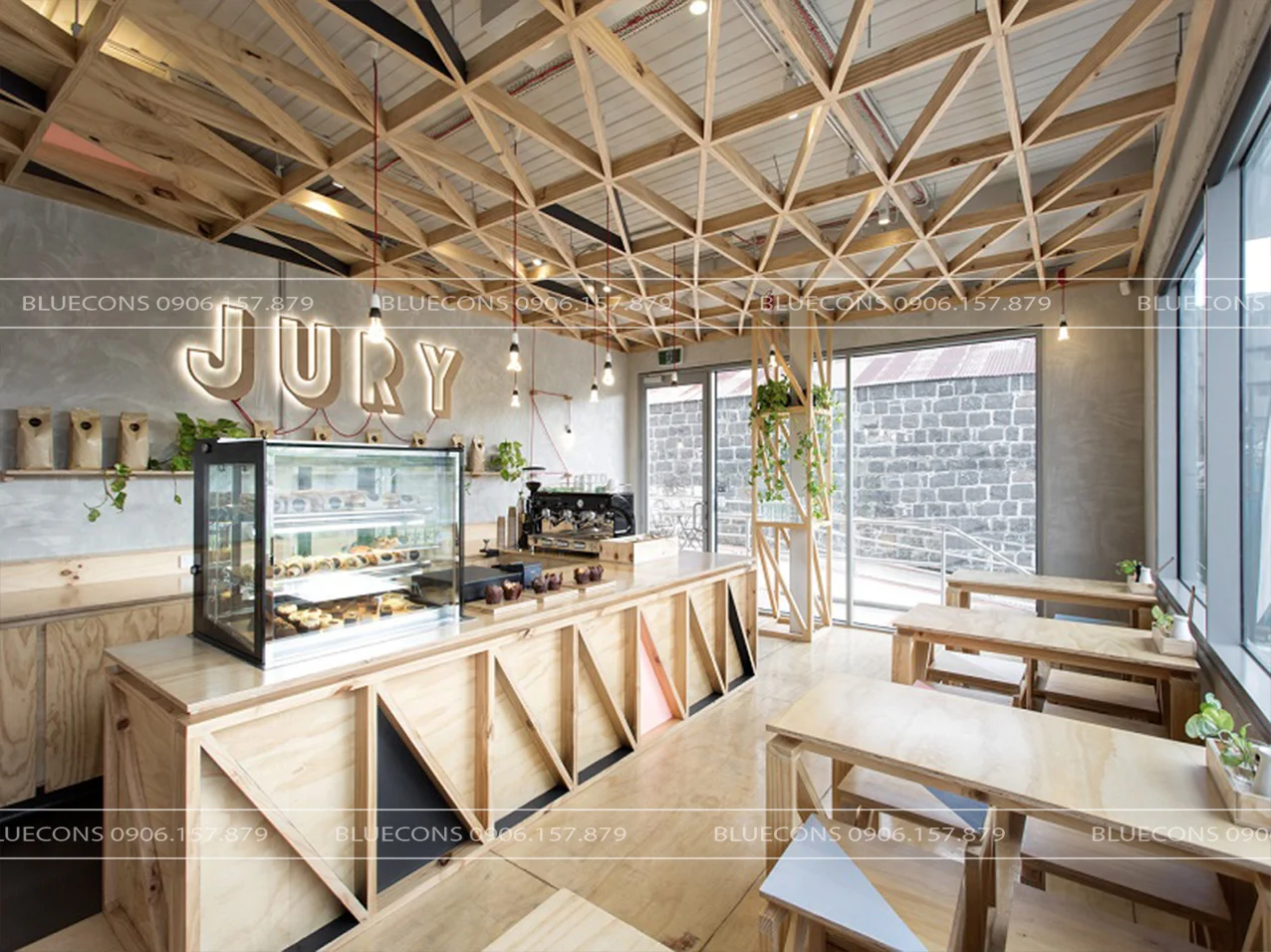

Quầy pha chế thẳng cho mặt bằng hẹp với thiết bị theo trình tự
Quầy thẳng gom các công đoạn trên một tuyến thao tác.

2. Bố trí công năng theo quy trình làm việc

Vẽ luồng thao tác theo thứ tự nhân viên thực hiện một đơn hàng: nhận ticket hoặc order, lấy ly/nguyên liệu, pha chế, hoàn thiện và giao món. Các thiết bị dùng thường xuyên nên nằm trong tầm với thuận tiện; vật tư dự phòng có thể đặt ở khu lưu trữ. Không để dòng khách đi vào khu làm việc hoặc cắt ngang lối nhân viên.

Phân khu chức năng

  • Order và thanh toán: gần lối vào, dễ nhận biết, không chặn lối thoát hoặc hàng chờ.
  • Chuẩn bị: dành mặt bàn thao tác cho ly, nguyên liệu và dụng cụ thường dùng.
  • Pha chế: bố trí máy móc theo menu và thao tác thực tế của barista.
  • Rửa: sắp bồn rửa và giá úp ở vị trí hạn chế nước bắn vào nguyên liệu, máy móc.
  • Giao món: bố trí rõ ràng, thuận tiện cho khách nhận đồ mà không áp sát khu thao tác.

Khoảng cách và kích thước lối đi cần được xác định theo số nhân viên, cách mở cánh tủ, thiết bị và yêu cầu tiếp cận tại mặt bằng. Không áp dụng một con số tiêu chuẩn chung khi chưa đo thực tế.

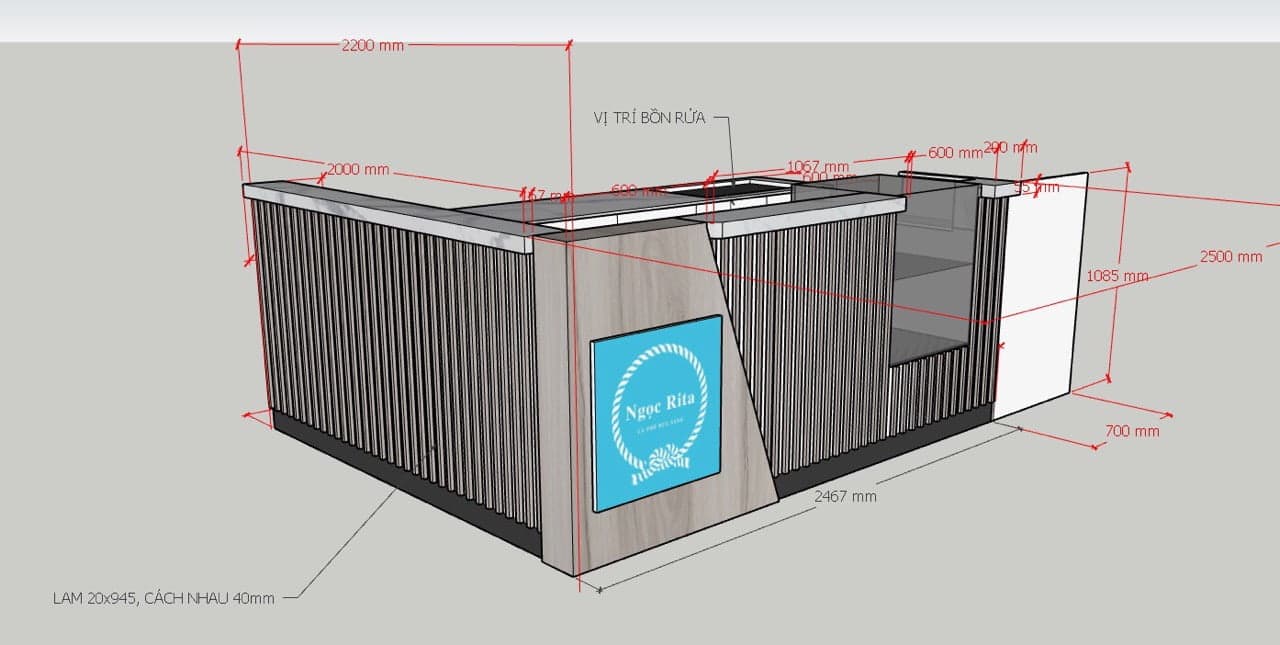

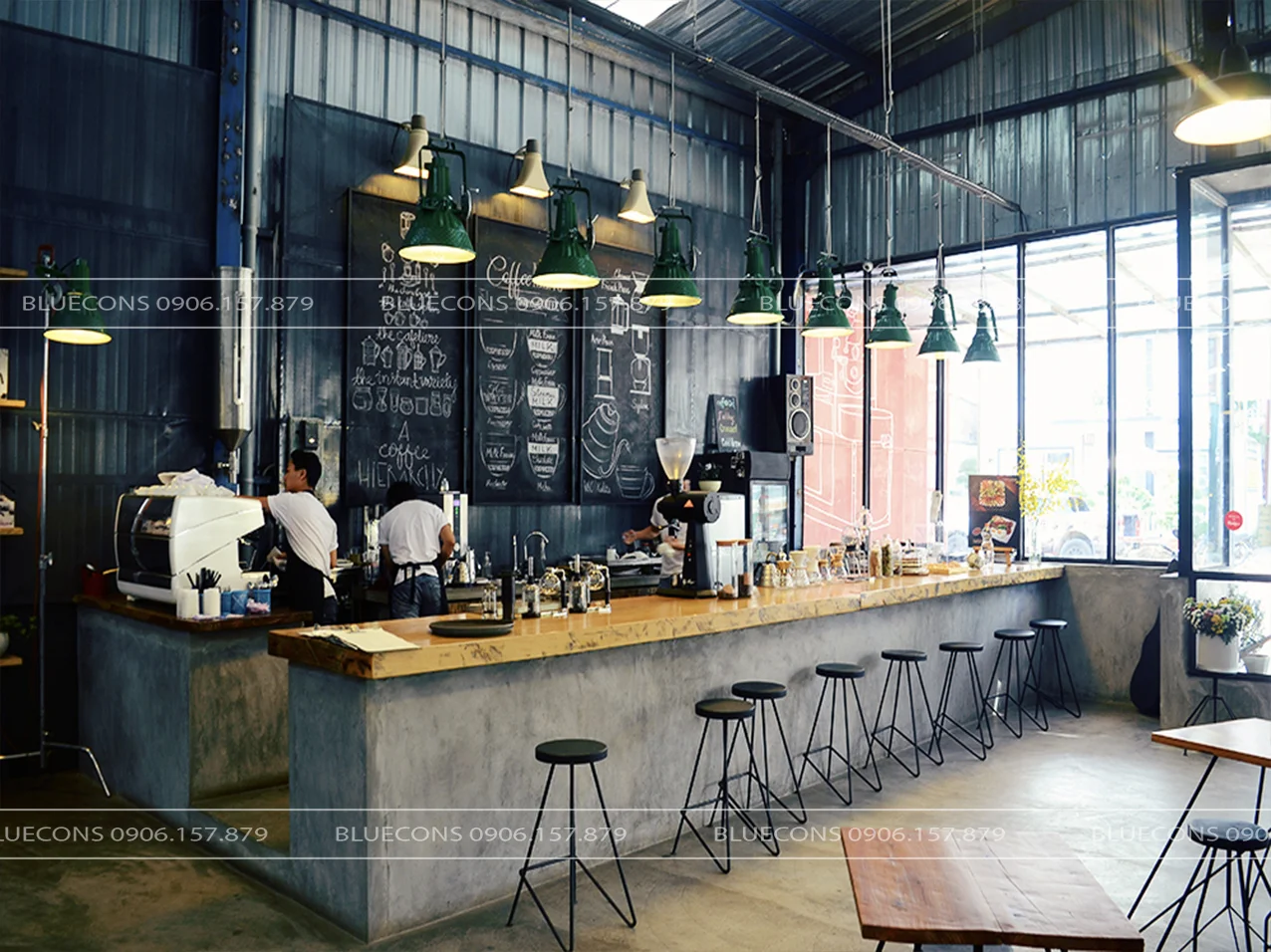

Quầy cafe phân chia điểm order và nhận món
Điểm order và pickup được sắp xếp rõ ràng trên quầy.

3. Chọn hình dáng quầy theo mặt bằng

Kiểu quầy Phù hợp khi Điểm cần kiểm tra
Thẳng Mặt bằng hẹp, vận hành theo một tuyến Đủ mặt thao tác và lối làm việc phía sau
Chữ L Cần tận dụng góc hoặc phân tách order và pha chế Khả năng tiếp cận góc trong và cửa tủ
Chữ U Nhiều thiết bị, một nhóm nhân viên thao tác bên trong Lối đi phía trong, giao cắt khi nhiều người làm
Đảo Muốn tạo quầy trung tâm hoặc tương tác với khách Luồng khách xung quanh và các điểm cấp điện nước

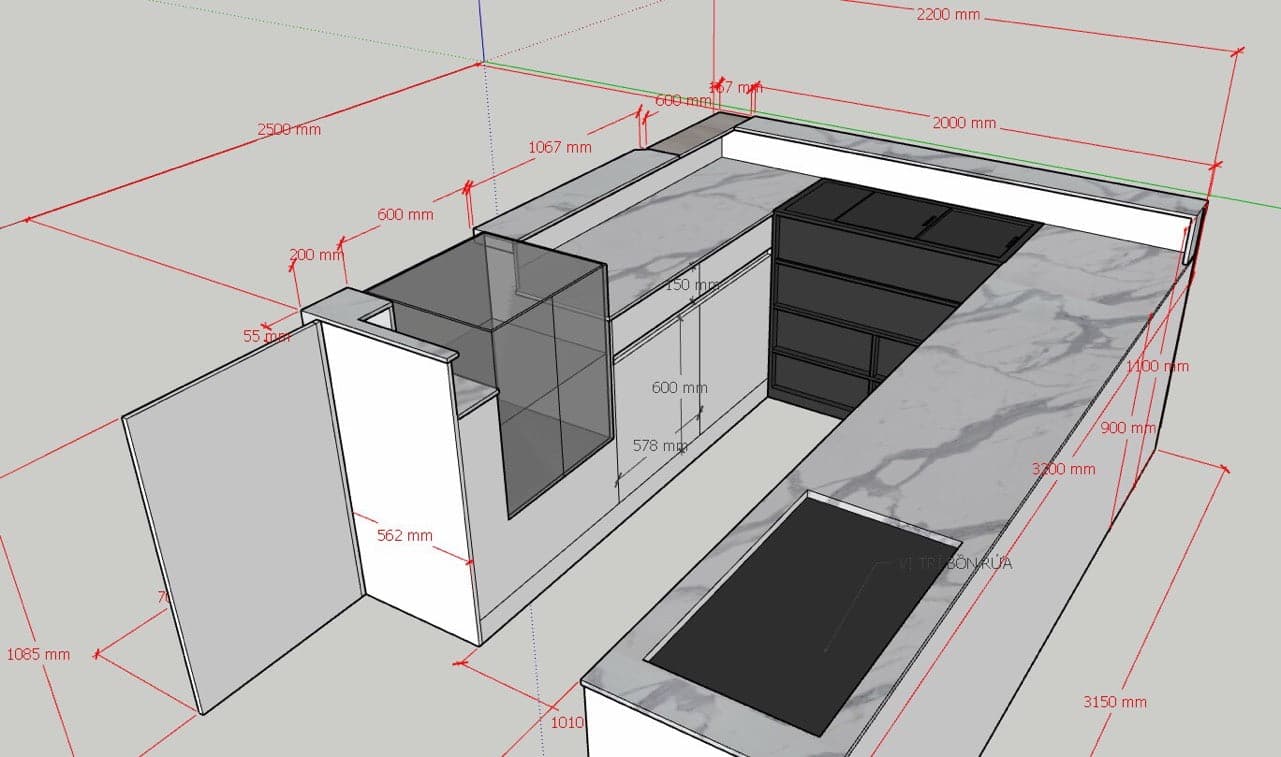

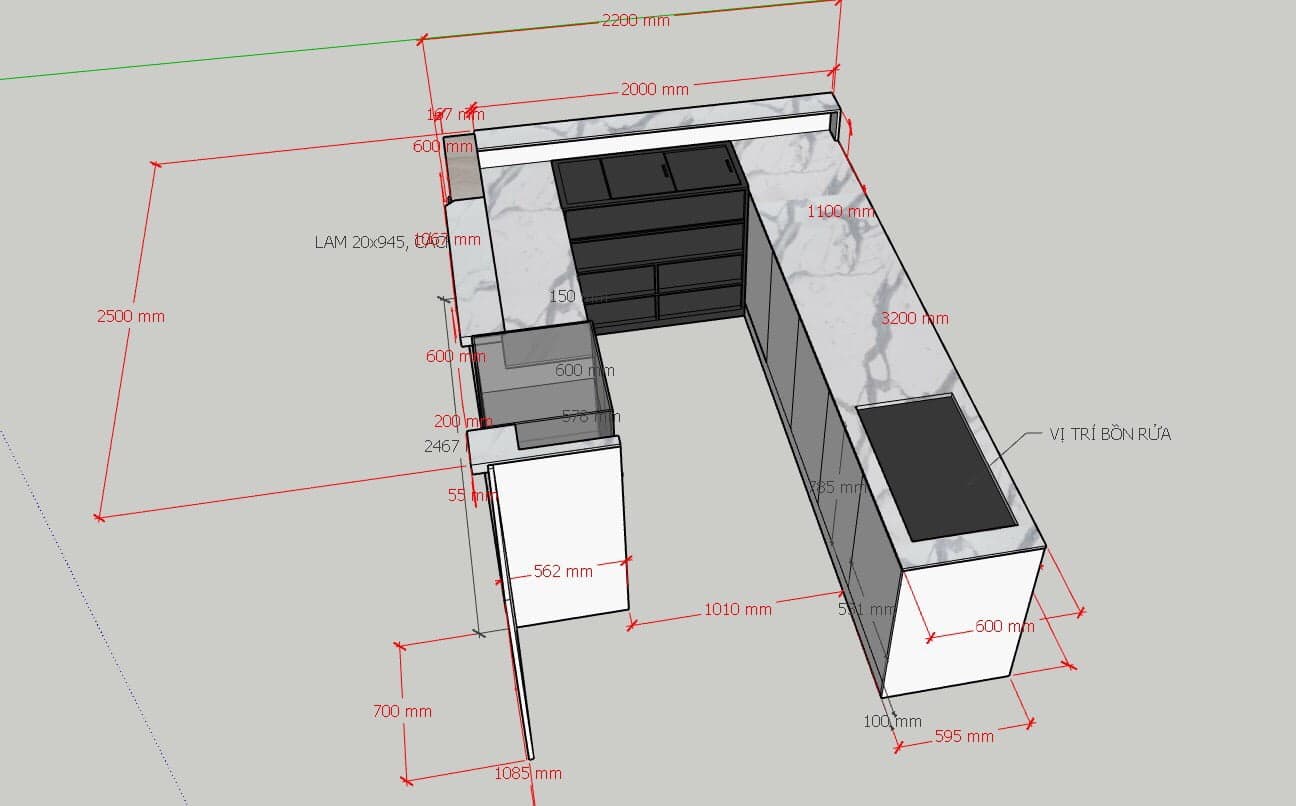

Quầy pha chế chữ U bố trí theo khu vực làm việc
Quầy chữ U tạo thêm mặt thao tác nhưng cần tính lối đi.

Kiểu chữ L hay U không tự động làm quầy hiệu quả hơn. Nếu quán ít người hoặc không gian hẹp, quầy đơn giản có thể dễ vận hành và vệ sinh hơn. Xem thêm cách bố trí quầy pha chế cafe và quầy bar để đối chiếu luồng di chuyển.

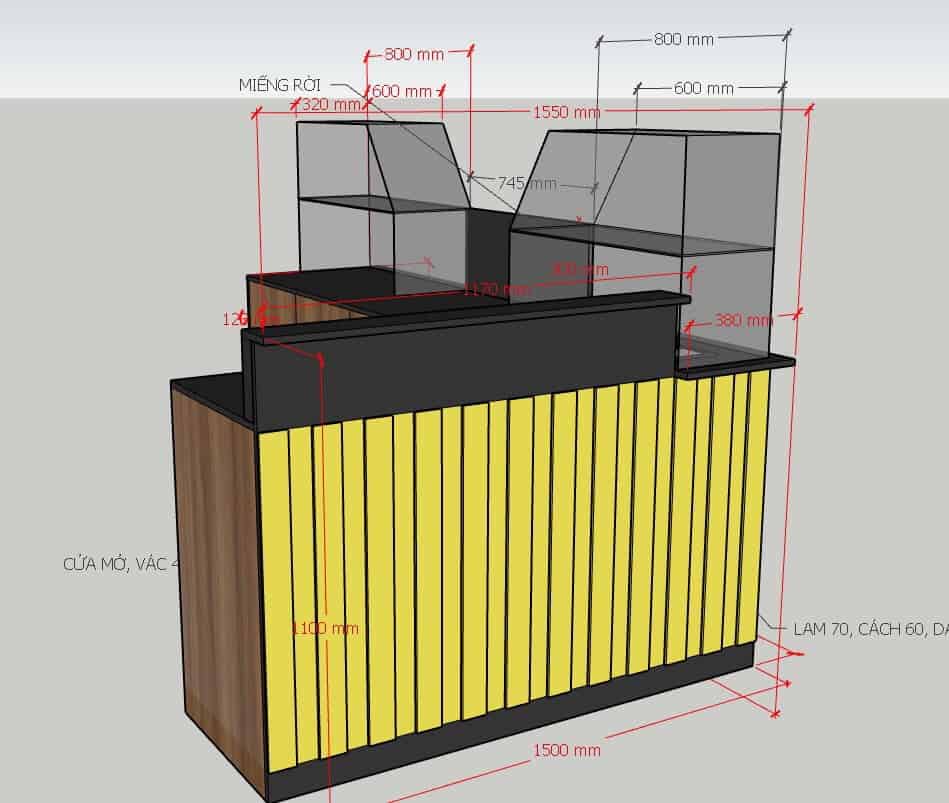

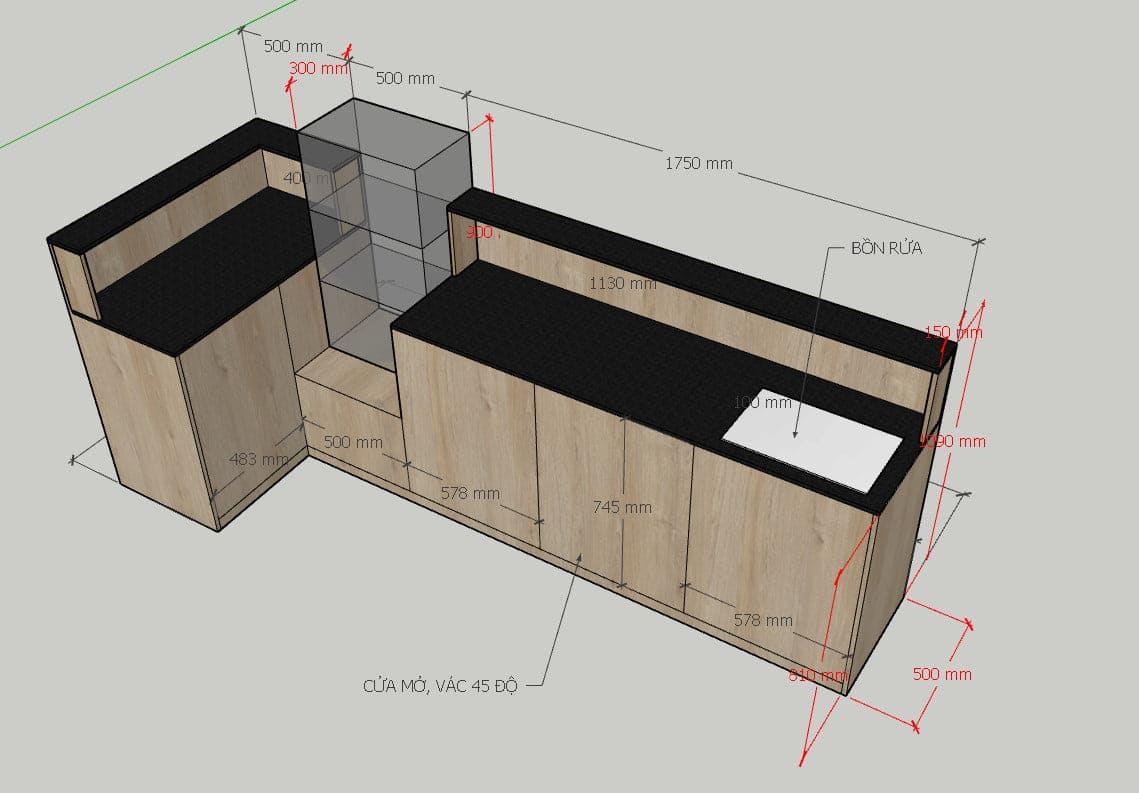

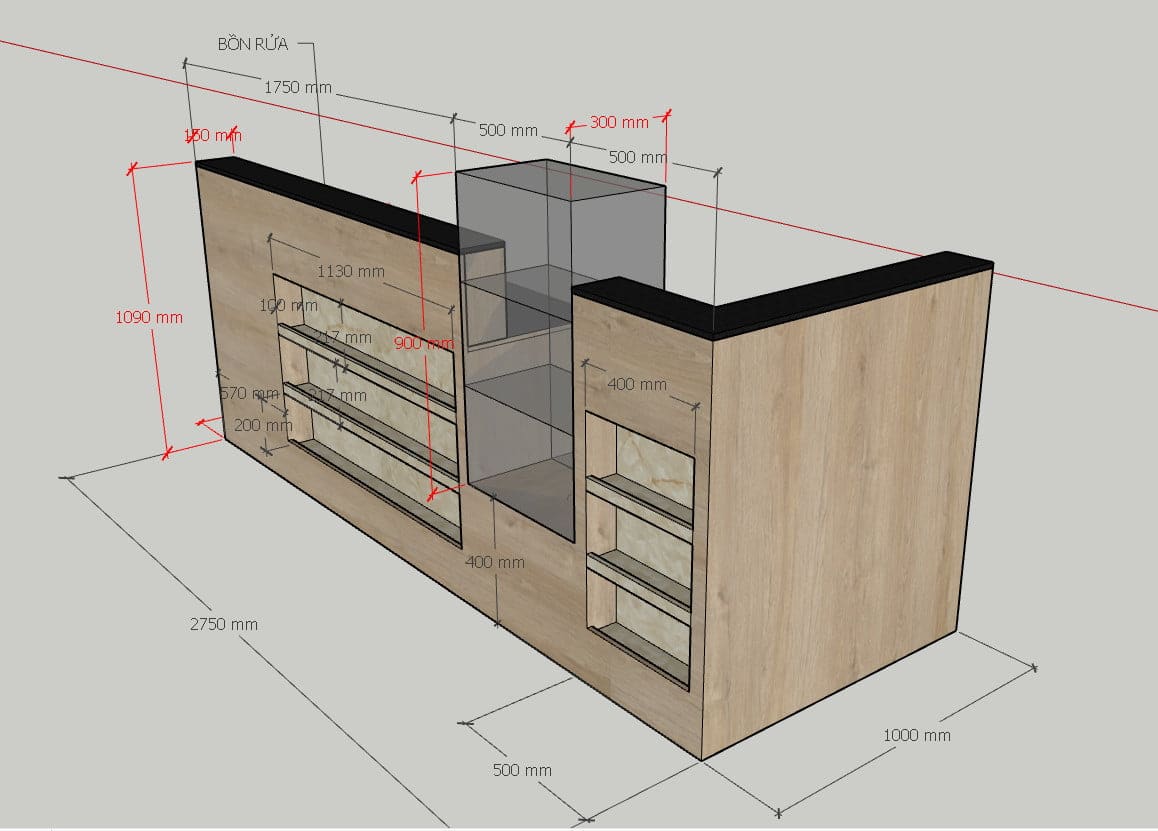

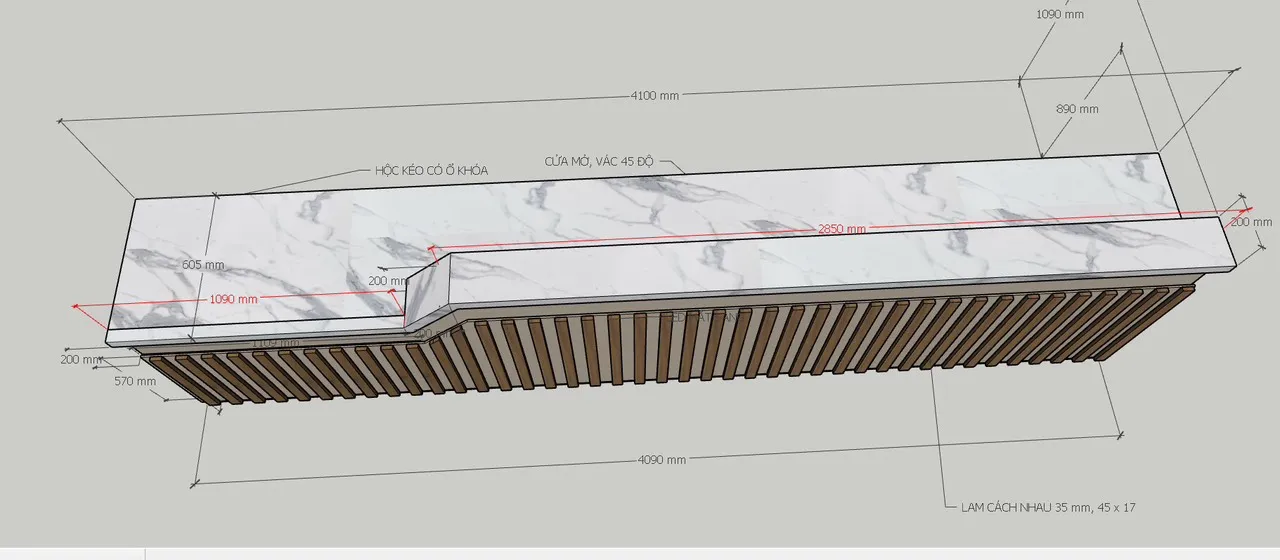

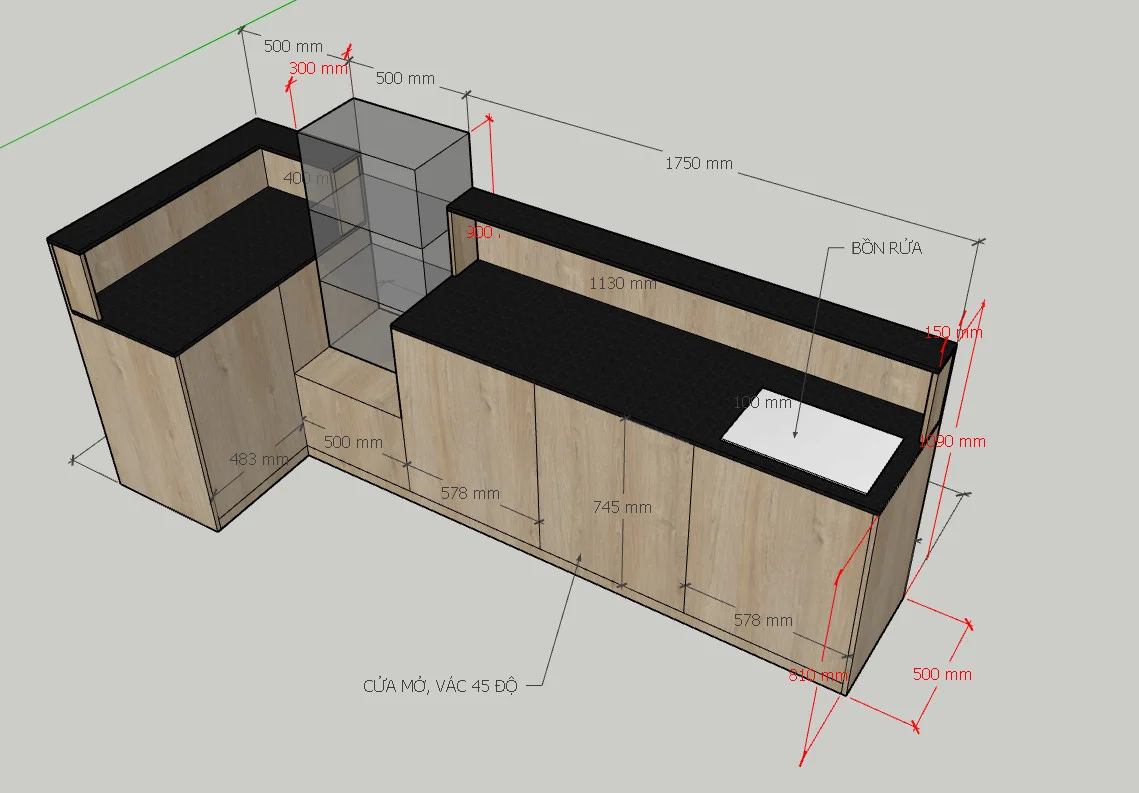

4. Bản vẽ thiết kế quầy pha chế cần thể hiện gì?

Trước khi duyệt sản xuất, yêu cầu bản vẽ đủ thông tin để đơn vị thi công và chủ quán cùng kiểm tra:

  • Mặt bằng vị trí quầy, kích thước tổng thể và các khoảng hở cần thiết.
  • Mặt đứng các phía, chiều cao mặt thao tác và vị trí tủ/kệ.
  • Mặt cắt hoặc chi tiết cấu tạo ở khu vực bồn rửa, mặt quầy và các mối nối quan trọng.
  • Vị trí, kích thước máy móc, ổ cắm, cấp nước, thoát nước và lỗ kỹ thuật.
  • Danh mục vật liệu, màu, phụ kiện, thiết bị do bên nào cung cấp.
  • Phạm vi vận chuyển, lắp đặt, điều kiện nghiệm thu và bảo hành.

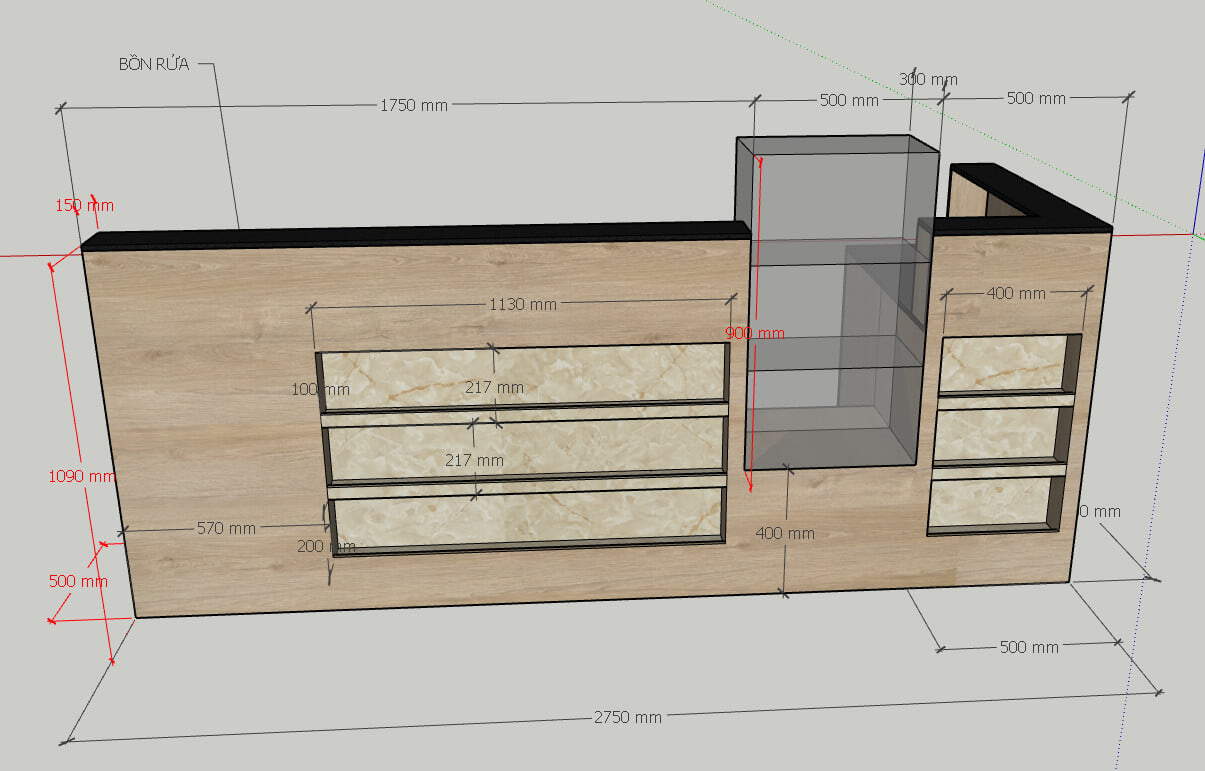

Chi tiết khu vực bồn rửa và mối nối mặt quầy pha chế
Khu vực ướt cần cấu tạo phù hợp để dễ vệ sinh.

Kích thước nên được đối chiếu với tài liệu của nhà sản xuất thiết bị. Các thông số chiều cao hoặc độ sâu trên mạng chỉ là tham khảo vì còn phụ thuộc người sử dụng, mặt bằng và model máy. Bạn có thể đọc thêm hướng dẫn đo kích thước quầy pha chế theo mặt bằng.

5. Chọn vật liệu và cấu tạo phù hợp

Không có vật liệu tốt nhất cho mọi vị trí. Hãy cân nhắc khả năng tiếp xúc nước, dầu mỡ, hóa chất vệ sinh, nhiệt, tải trọng thiết bị và yêu cầu thẩm mỹ. Khu vực ướt cần mối nối và cạnh hoàn thiện kín, dễ lau. Kết cấu tủ cần phù hợp trọng lượng thiết bị; mặt quầy cần chịu được nhịp sử dụng và phương pháp vệ sinh của quán.

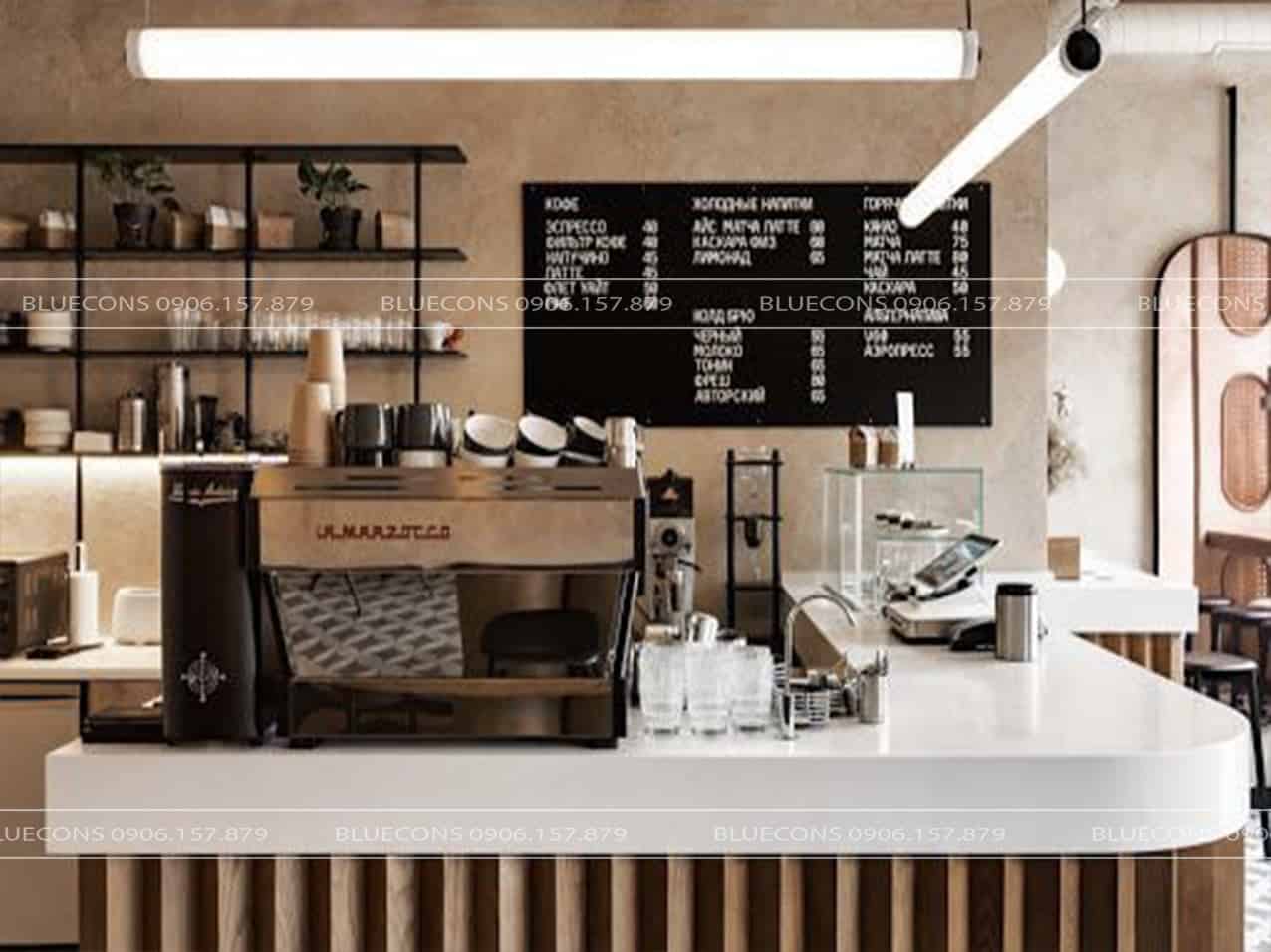

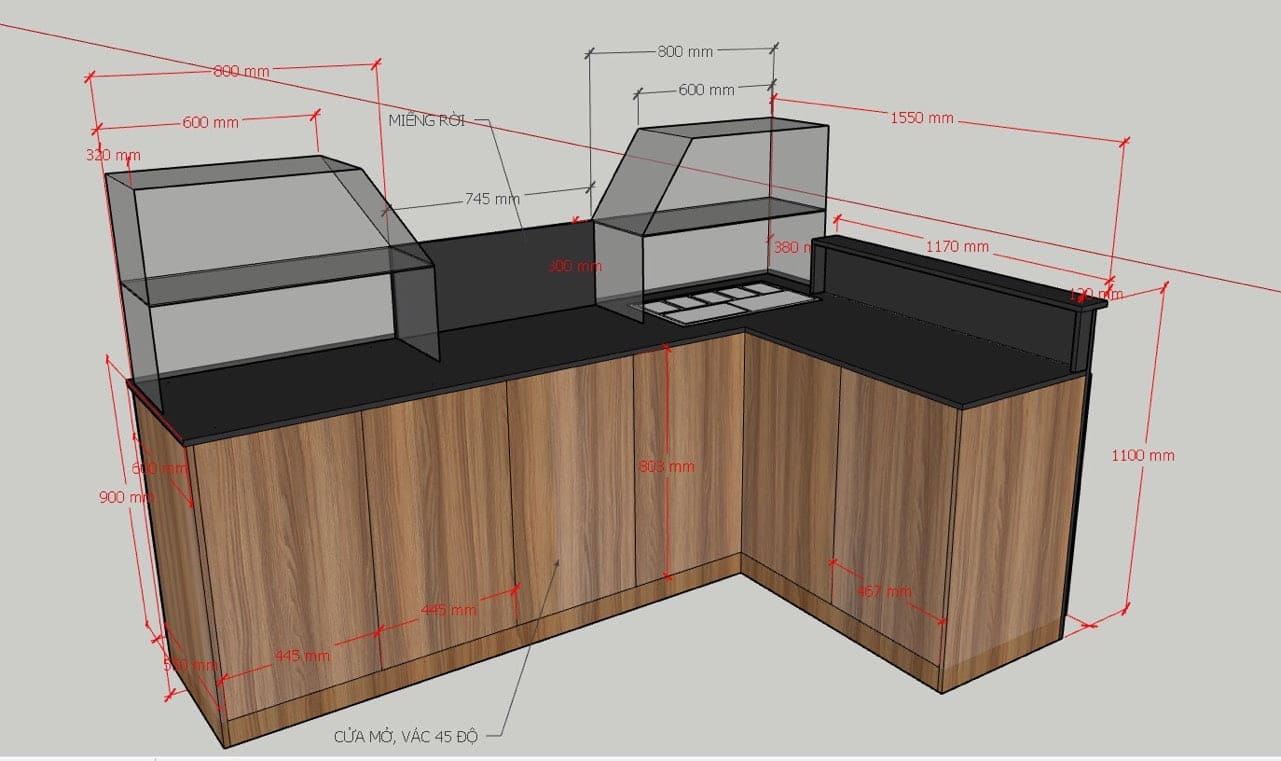

Quầy pha chế cafe kết hợp gỗ và khung kim loại
Gỗ và kim loại tạo phong cách hiện đại cho khu pha chế.
  • Thống nhất vật liệu cho thùng tủ, cánh, mặt quầy, hậu tủ và nẹp cạnh.
  • Yêu cầu mẫu màu hoặc mẫu vật liệu thật trước khi sản xuất hàng loạt.
  • Kiểm tra giải pháp chống ẩm tại chân quầy và khu vực bồn rửa.
  • Dự trù lỗ chờ, cửa kỹ thuật và cách tiếp cận để bảo trì thiết bị.

Với khu vực có nước, inox thường được cân nhắc vì dễ lau chùi; gỗ công nghiệp có thể phù hợp cho phần thân hoặc mặt trang trí khi chọn đúng cấu tạo và môi trường sử dụng. Phương án kết hợp cần thể hiện rõ trên bản vẽ. Tham khảo thêm so sánh quầy pha chế gỗ và inox.

6. Báo giá thiết kế và thi công quầy pha chế

Chi phí phụ thuộc vào kích thước, hình dáng, vật liệu, phụ kiện, số lượng thiết bị tích hợp, mức độ tùy chỉnh, điều kiện vận chuyển và lắp đặt. Để so sánh các báo giá, hãy gửi cùng một bản vẽ và yêu cầu mỗi đơn vị liệt kê vật liệu, hạng mục bao gồm/chưa bao gồm, tiến độ, bảo hành và cách xử lý khi mặt bằng thay đổi.

Quy trình làm việc thường gồm: khảo sát và brief; lên phương án mặt bằng; duyệt bản vẽ và vật liệu; xác nhận báo giá/hợp đồng; sản xuất; lắp đặt; nghiệm thu. Mọi thay đổi sau khi duyệt cần được cập nhật bằng văn bản để kiểm soát kích thước, chi phí và lịch giao hàng. Xem thêm quy trình lắp đặt và nghiệm thu quầy pha chế.

Câu hỏi thường gặp

Có cần khảo sát mặt bằng trước khi thiết kế không?

Nên khảo sát hoặc có bản vẽ và ảnh hiện trạng đủ rõ. Cần xác định vị trí cửa, cột, ổ điện, nước, thoát nước và đường vận chuyển quầy.

Nên mua thiết bị trước hay thiết kế quầy trước?

Nên chốt model hoặc ít nhất kích thước thiết bị trước khi hoàn thiện bản vẽ để tránh sai lệch khi lắp đặt.

Bản vẽ 3D có thay thế bản vẽ kỹ thuật không?

Không. Hình 3D giúp hình dung thẩm mỹ; bản vẽ kích thước, mặt bằng, mặt đứng và chi tiết cấu tạo mới là cơ sở đối chiếu thi công.

Thiết kế quầy pha chế mất bao lâu?

Thời gian phụ thuộc mức độ phức tạp và tốc độ chốt thiết bị, vật liệu, bản vẽ. Hãy yêu cầu tiến độ cụ thể trong kế hoạch hoặc hợp đồng.

Nhận tư vấn thiết kế theo mặt bằng thực tế

Gửi Bluecons mặt bằng, ảnh hiện trạng, menu và danh sách thiết bị để được trao đổi phương án. Thiết kế chỉ nên được duyệt khi bạn đã kiểm tra công năng, vật liệu, kích thước và phạm vi thi công.

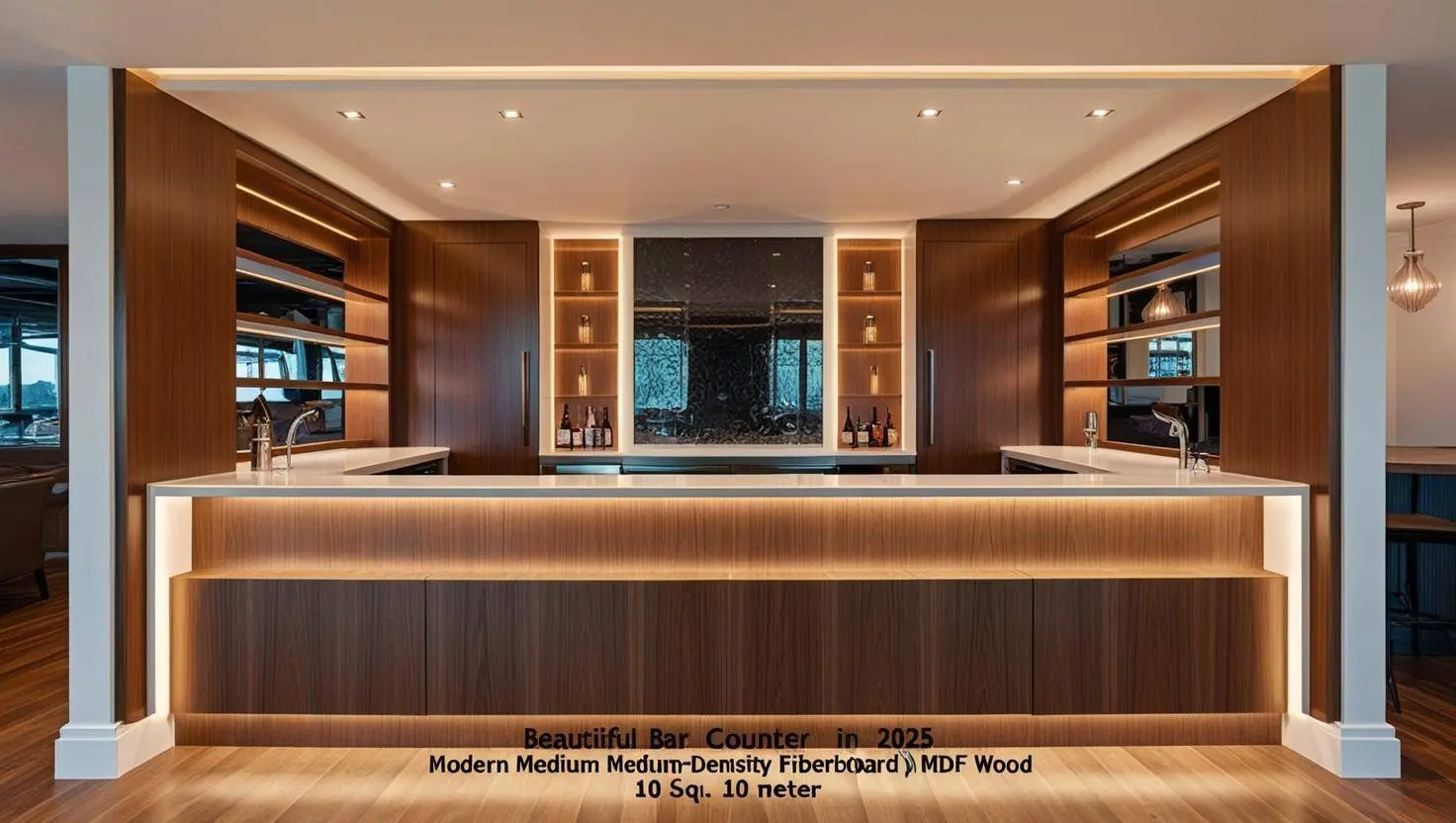

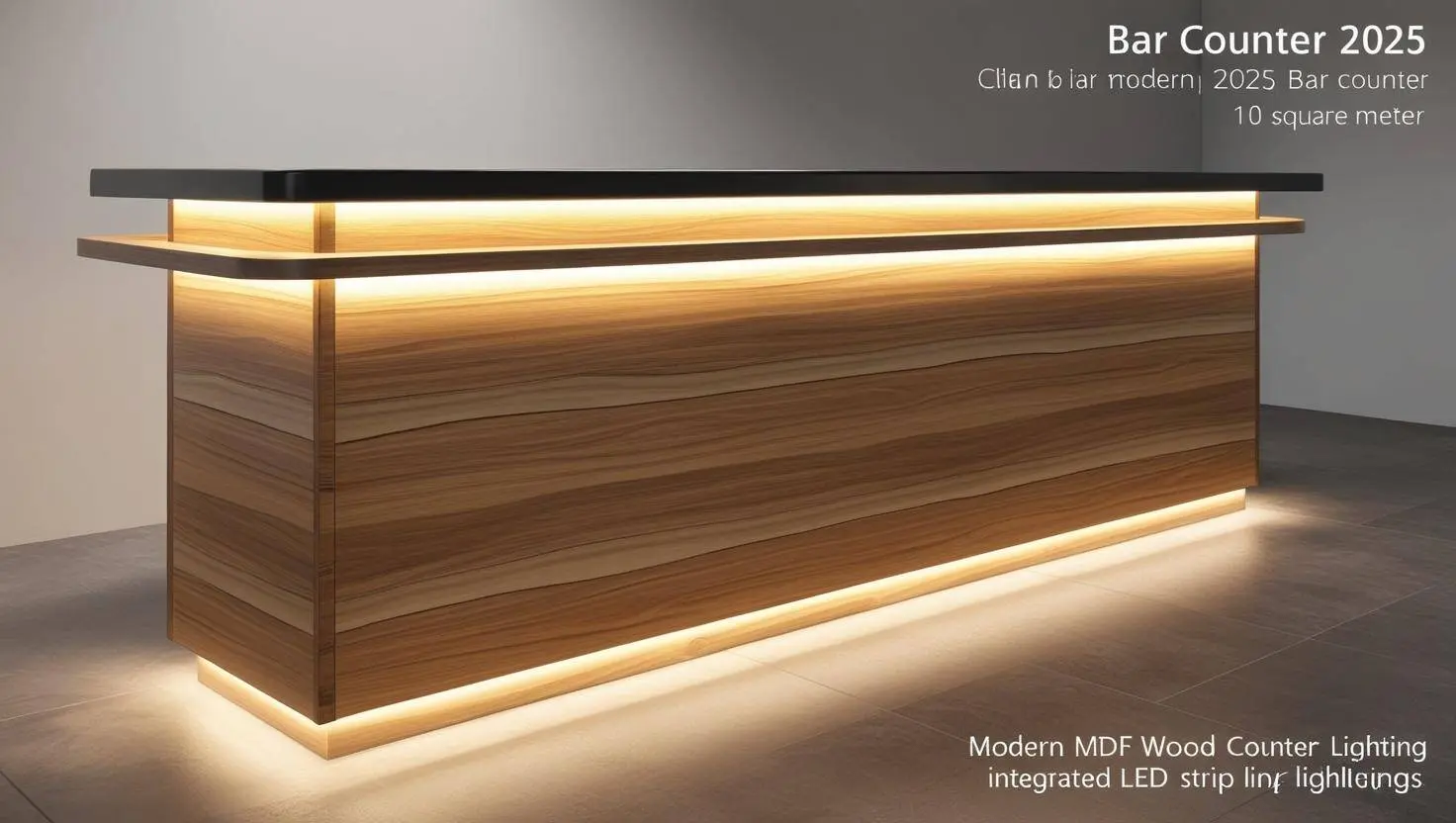

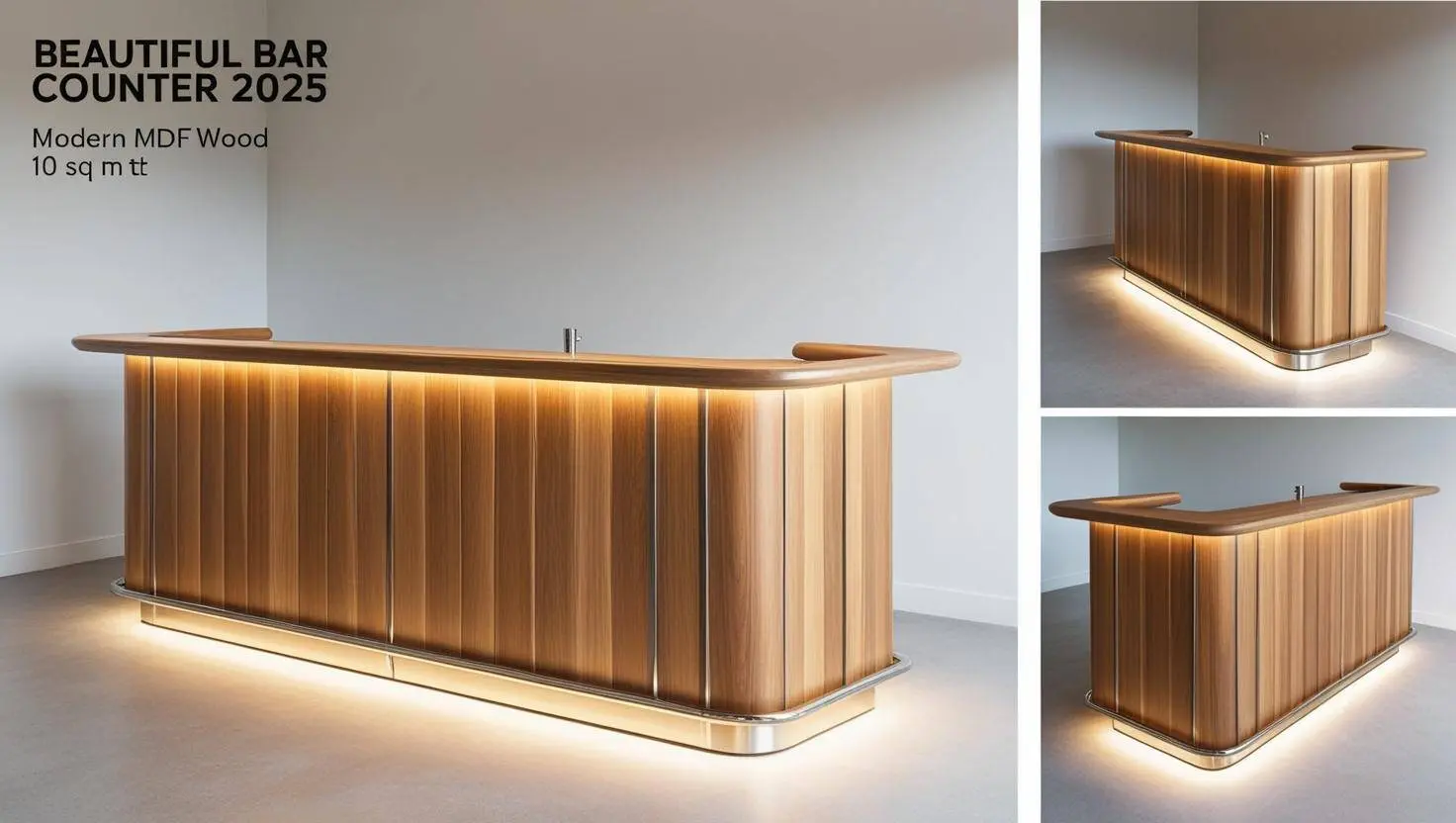

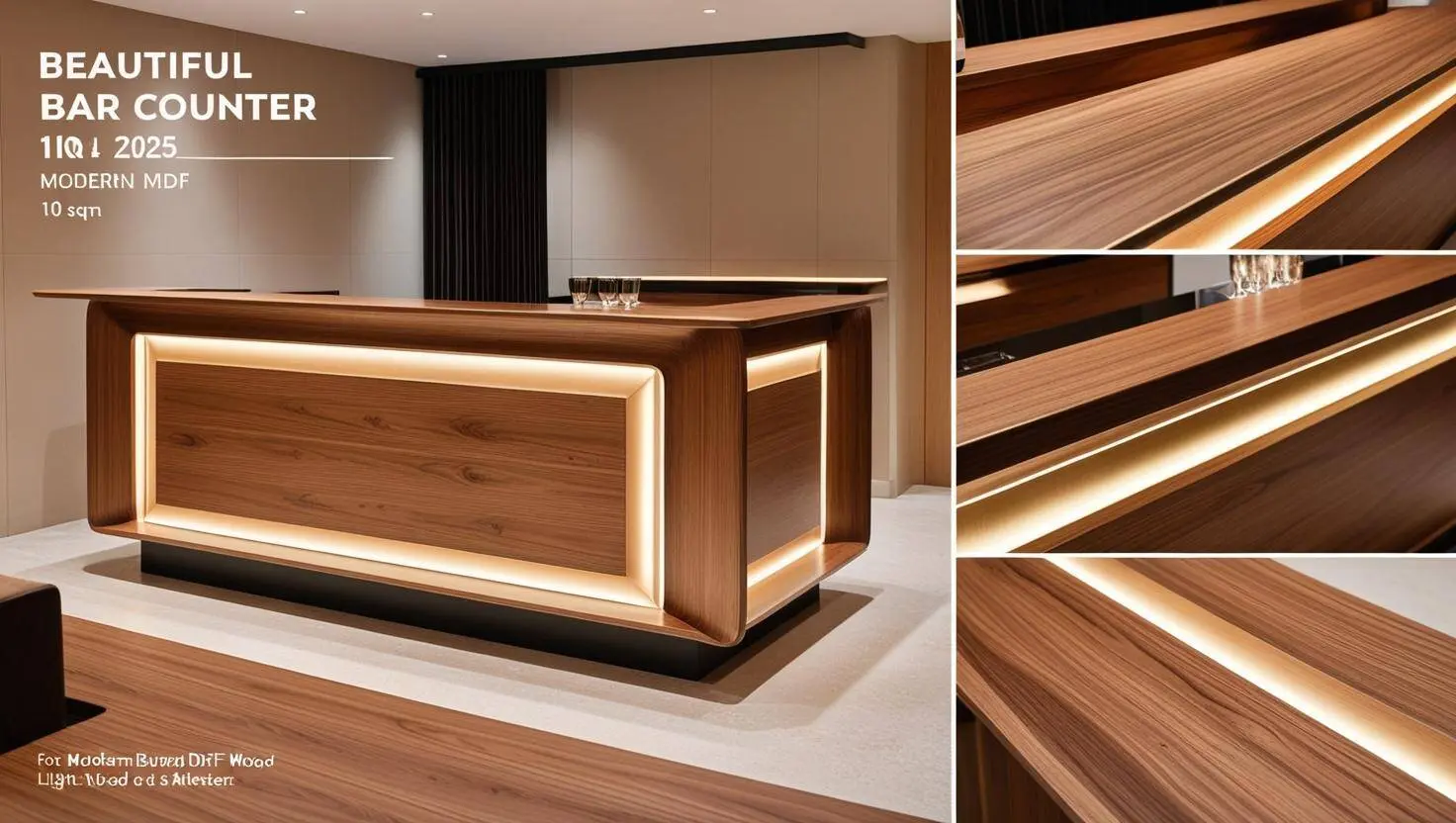

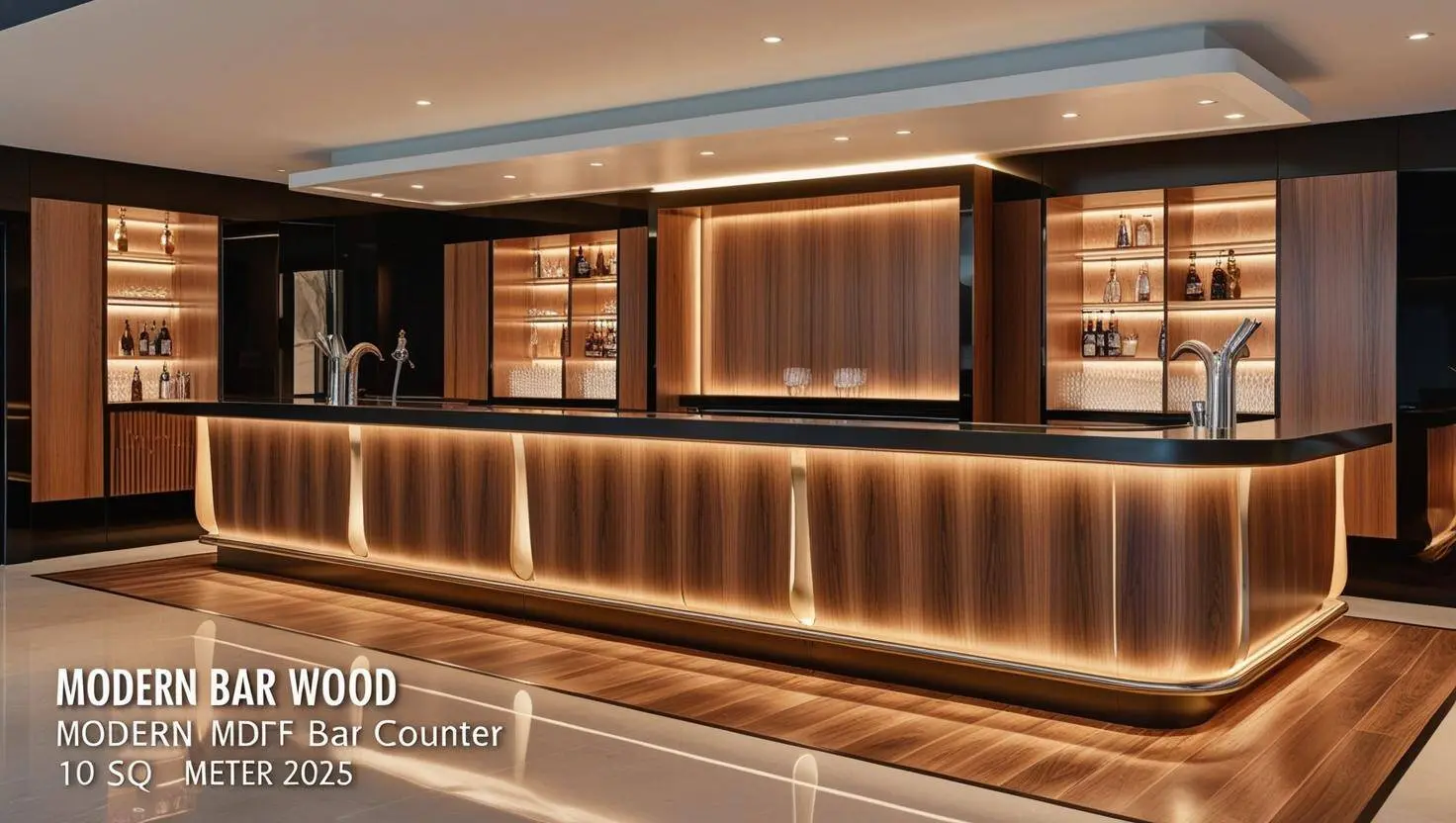

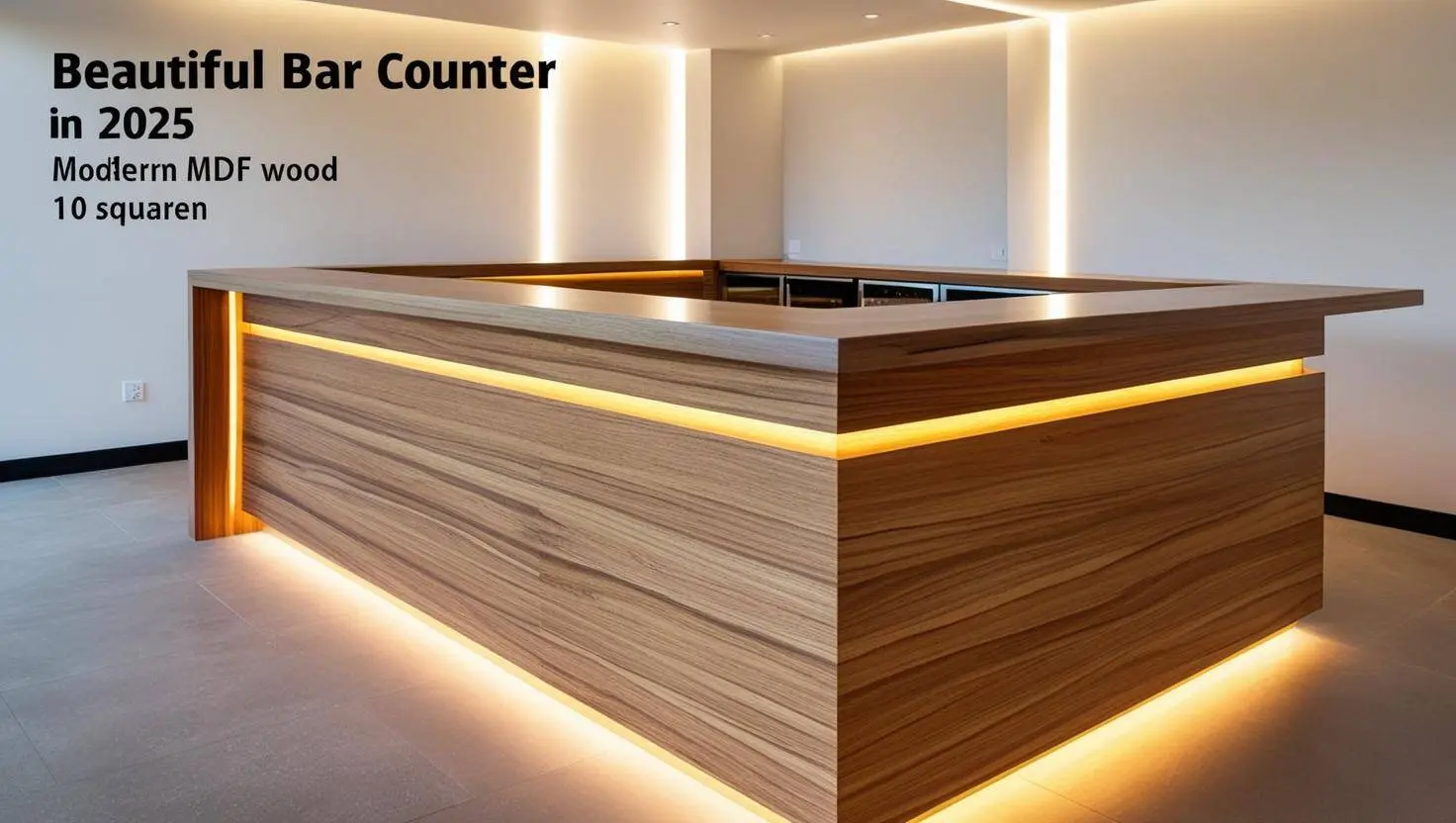

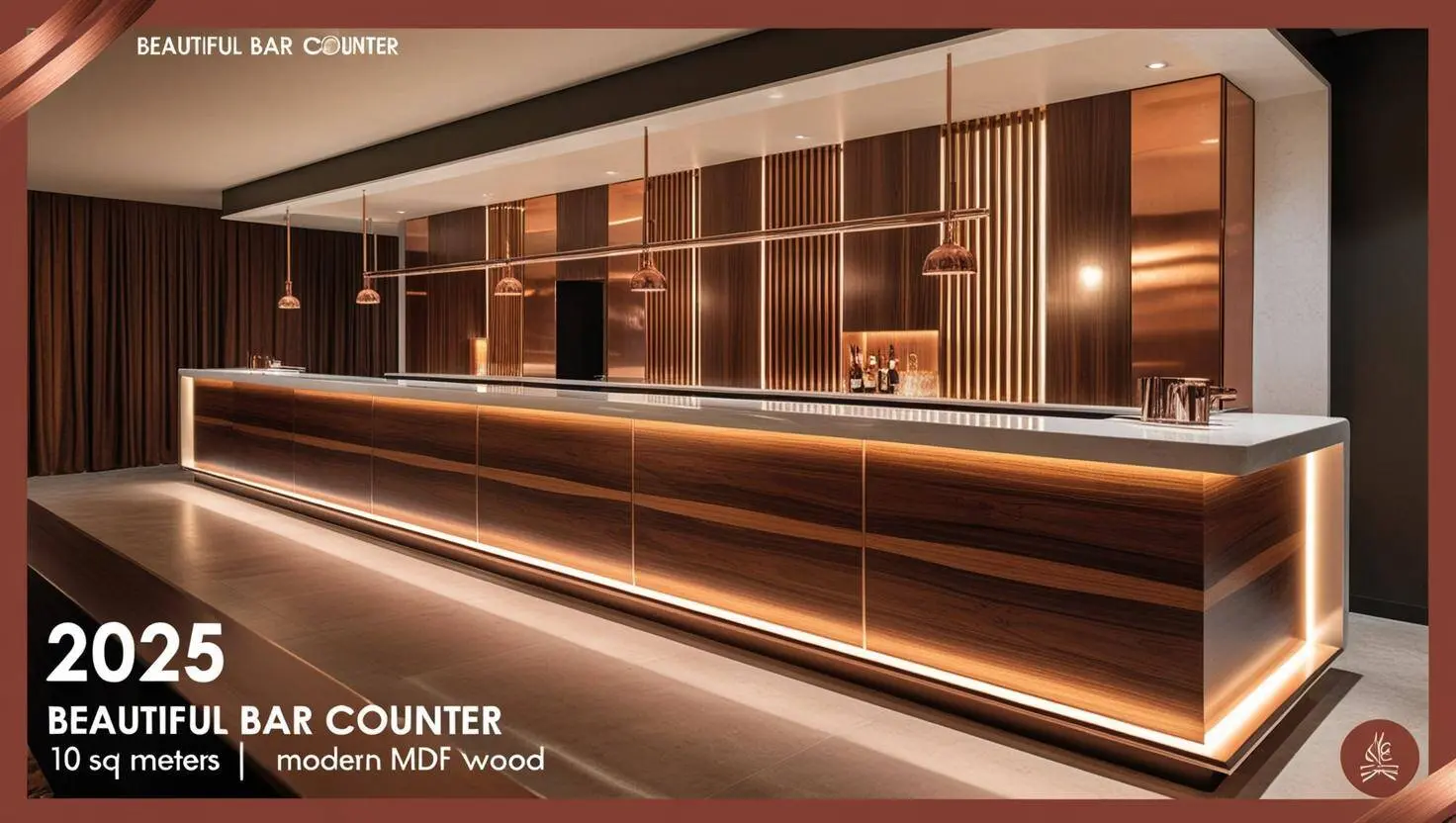

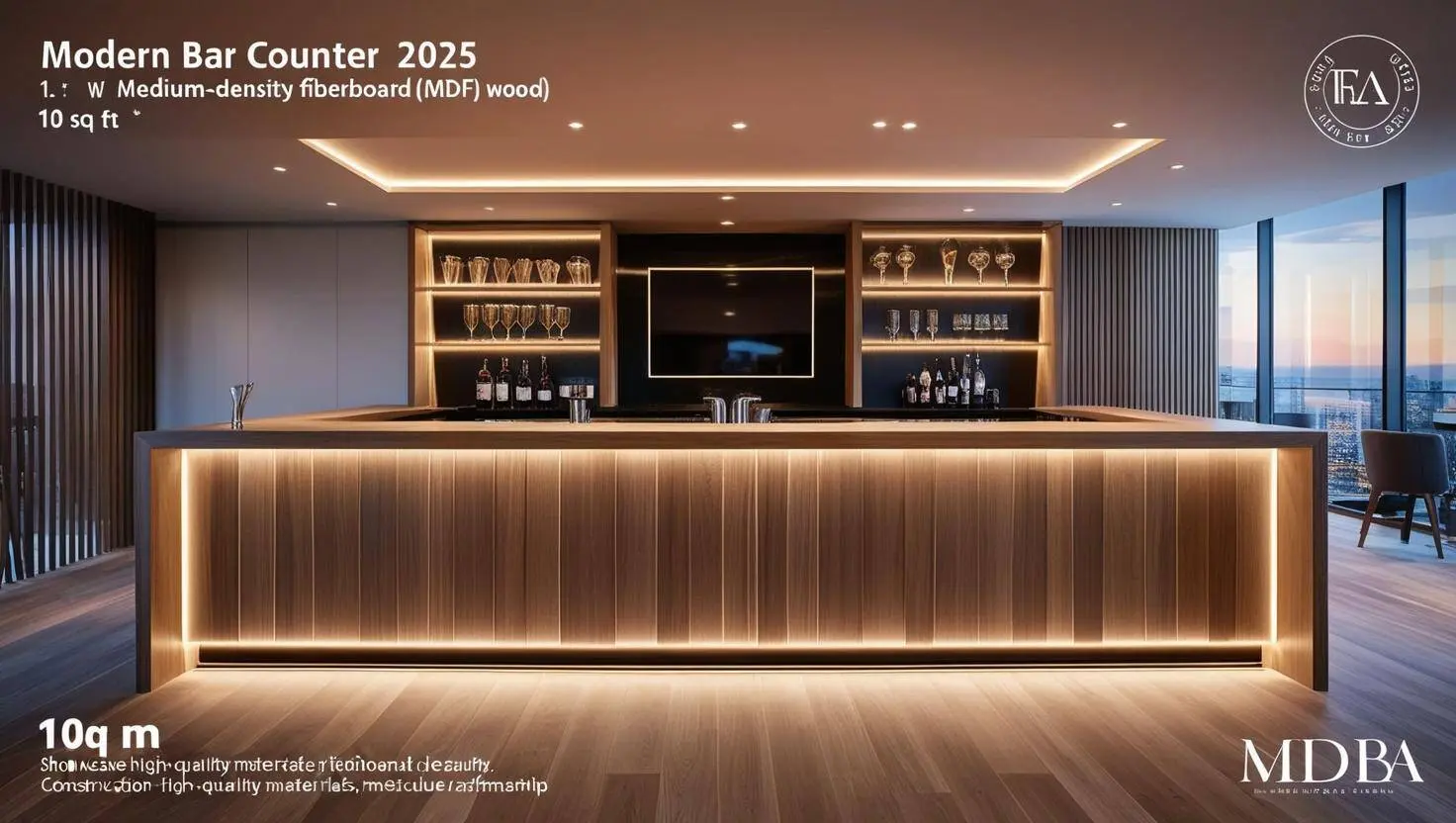

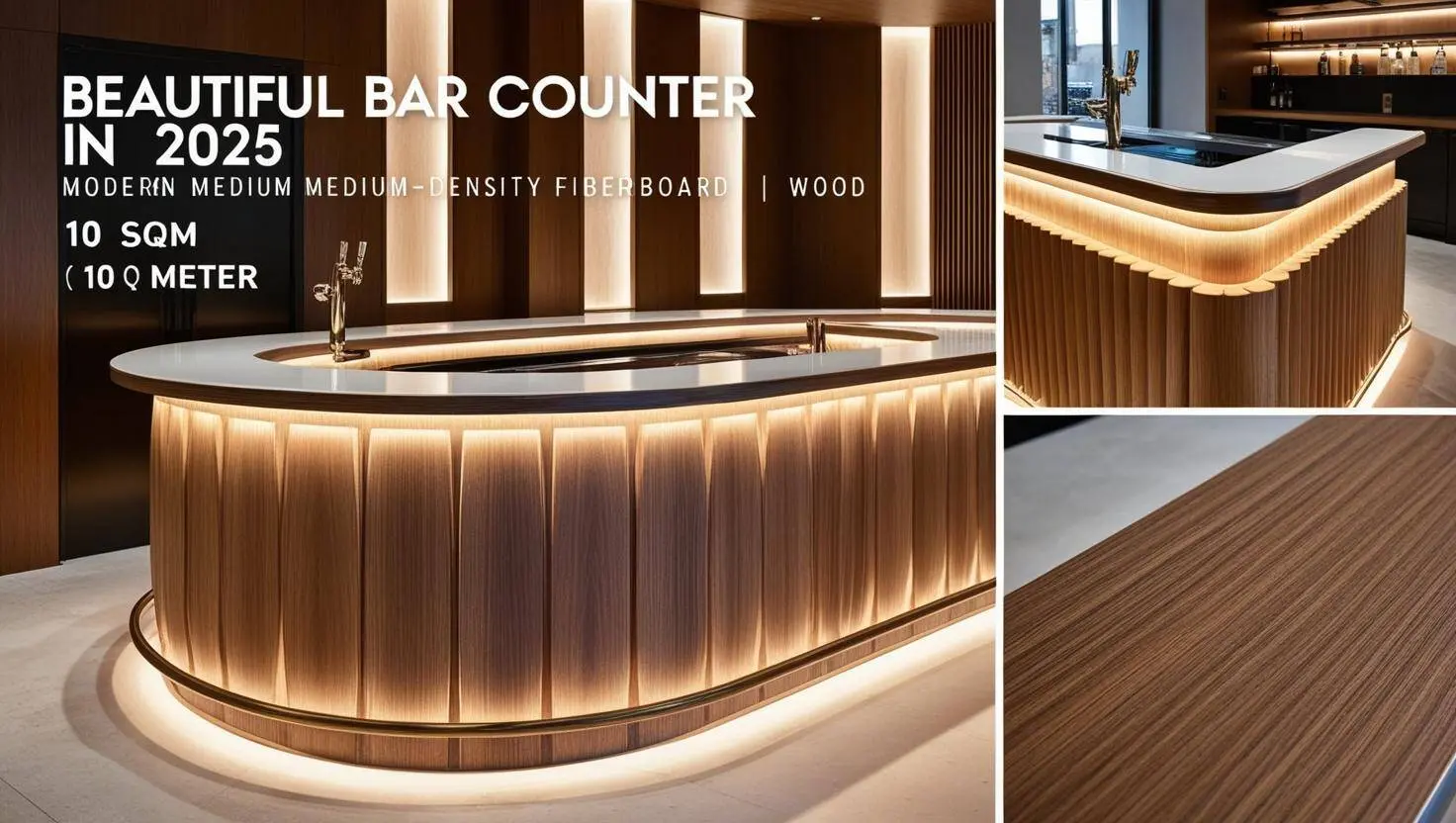

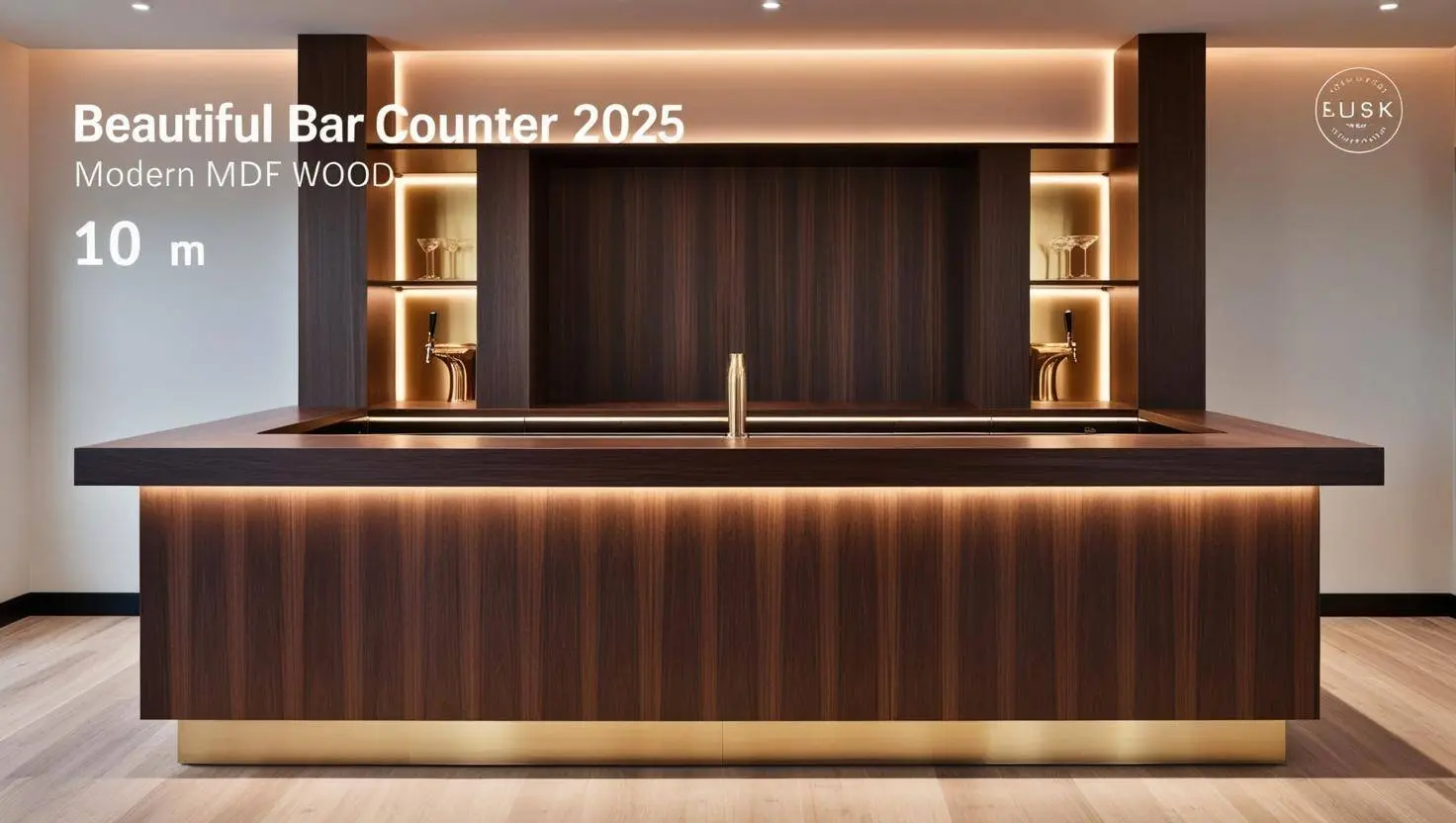

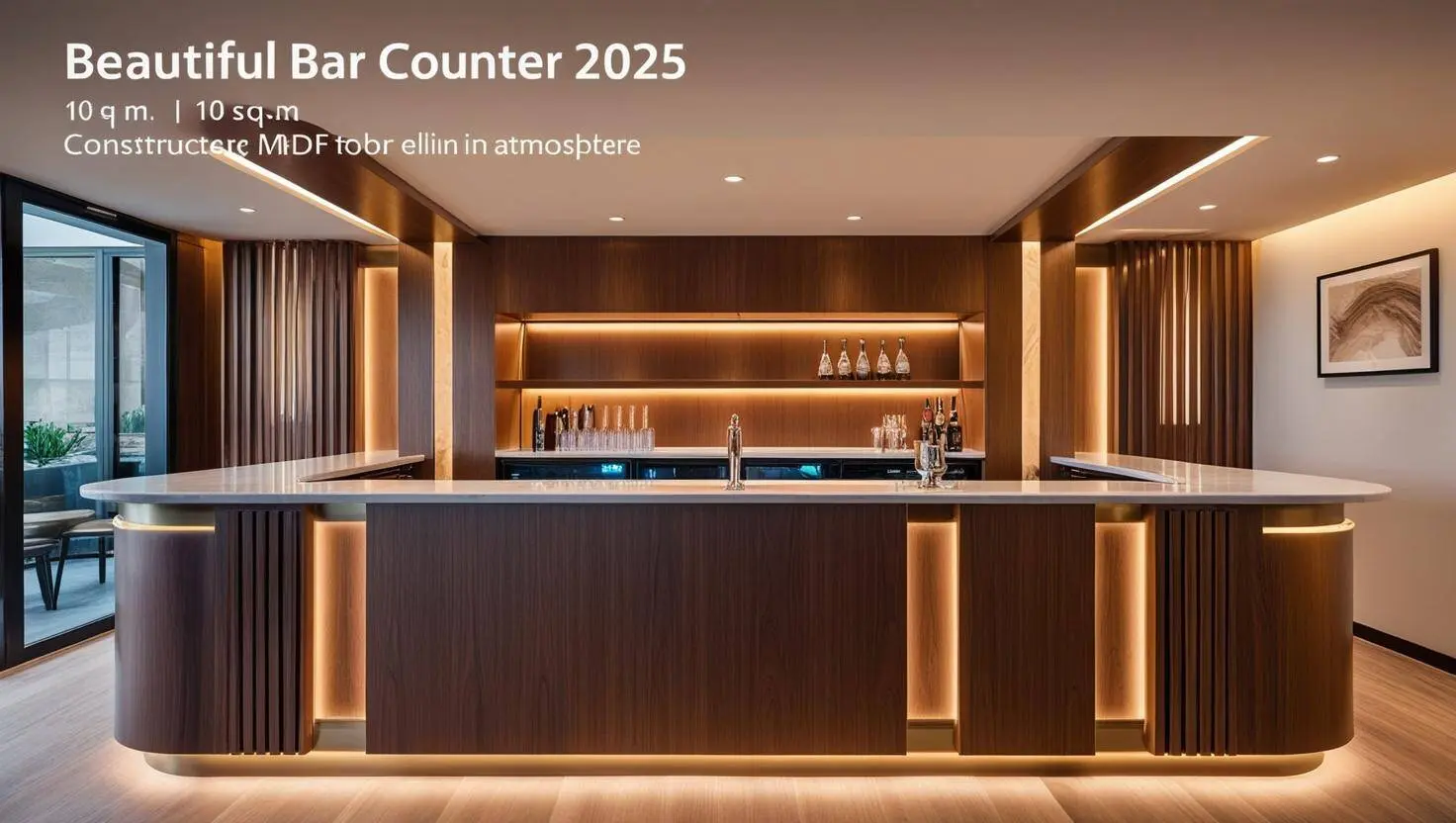

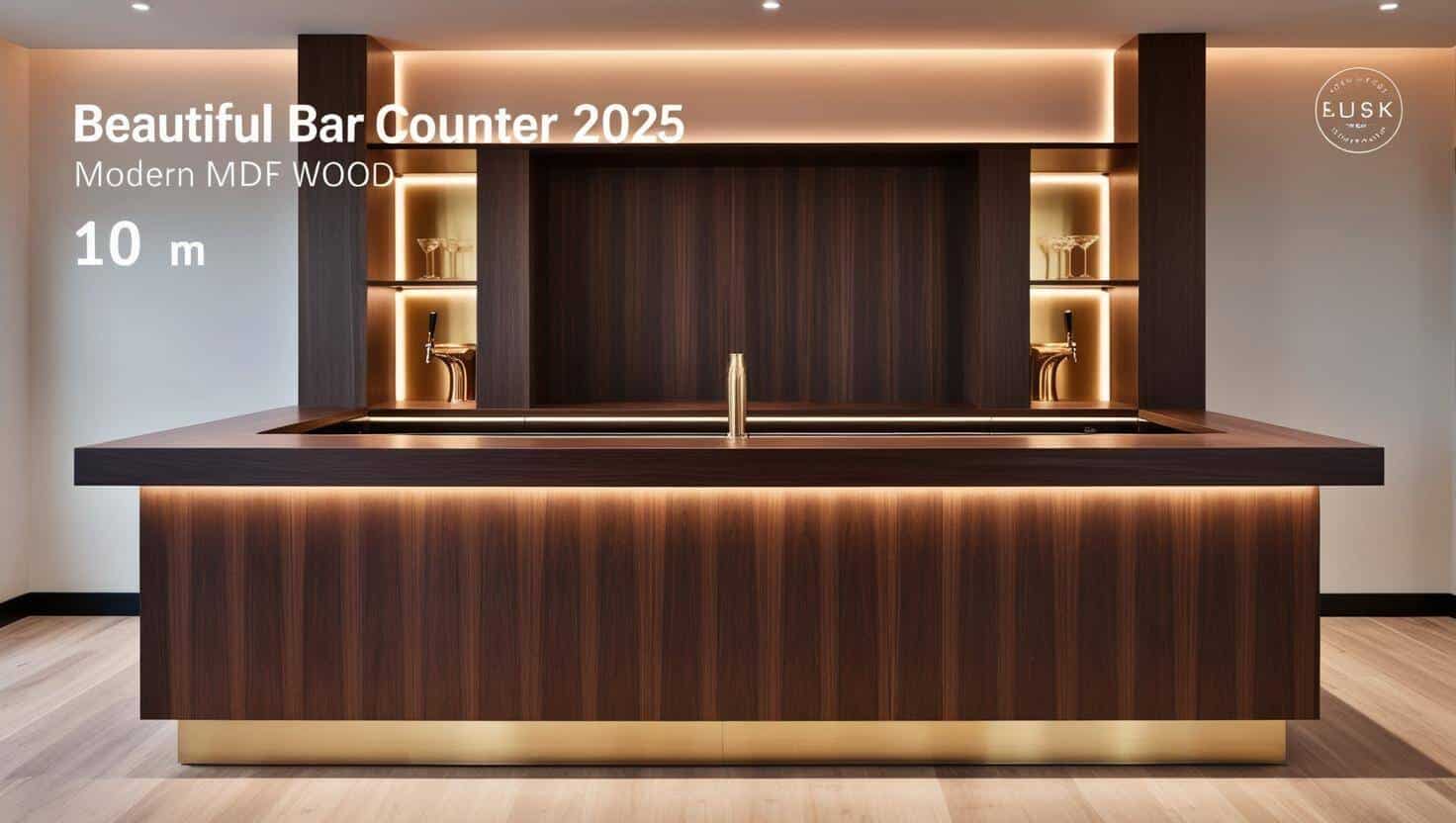

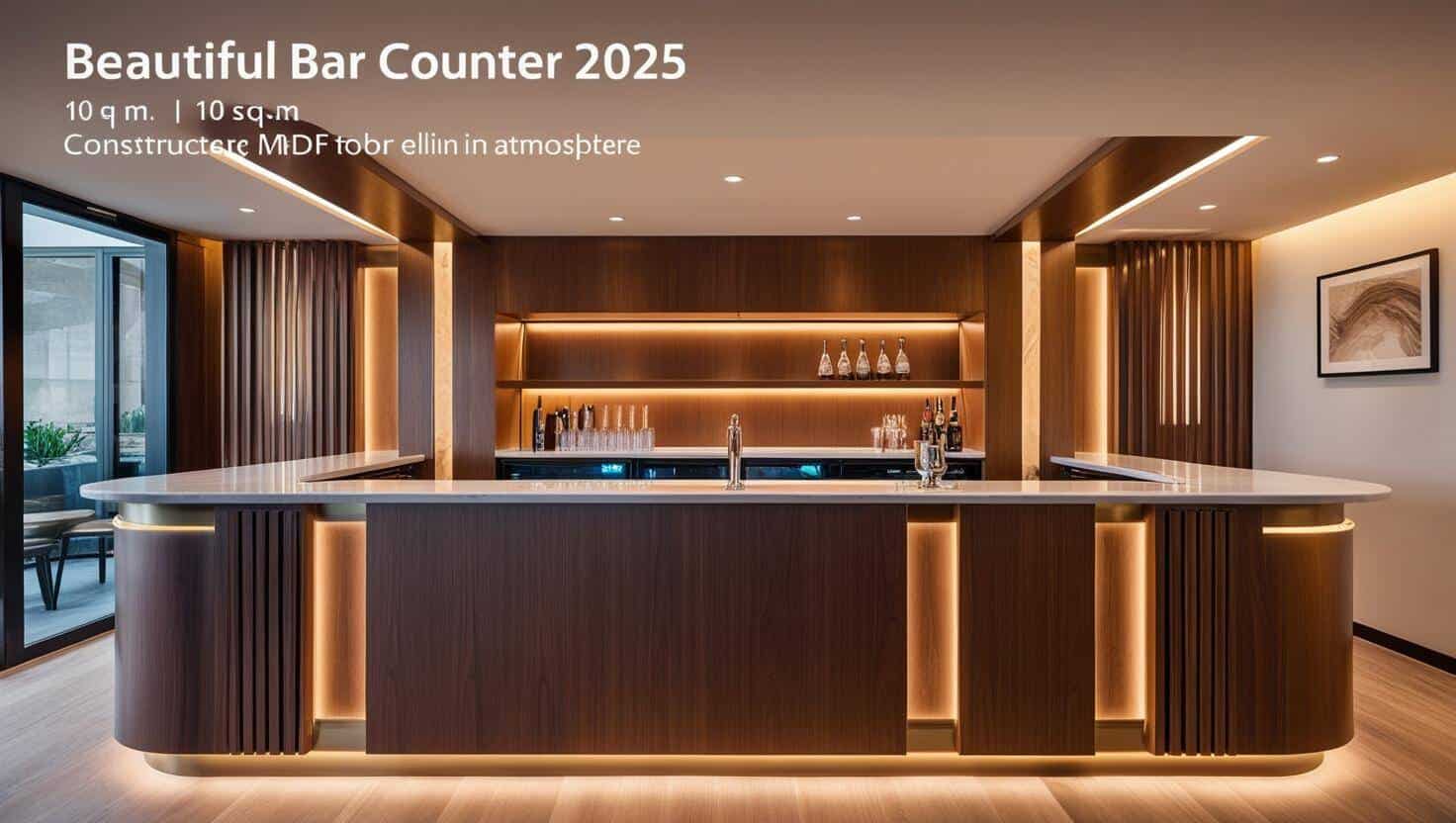

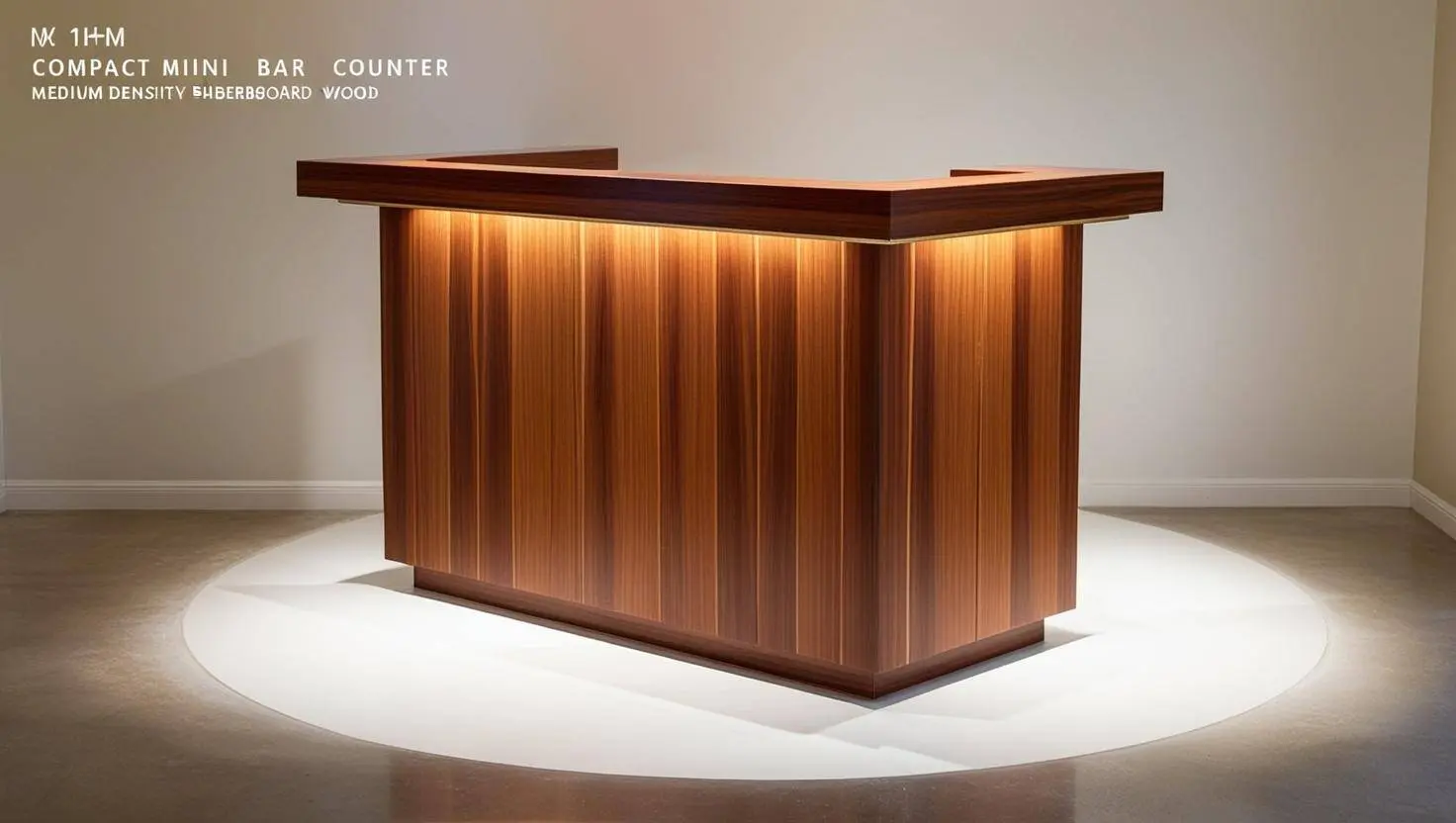

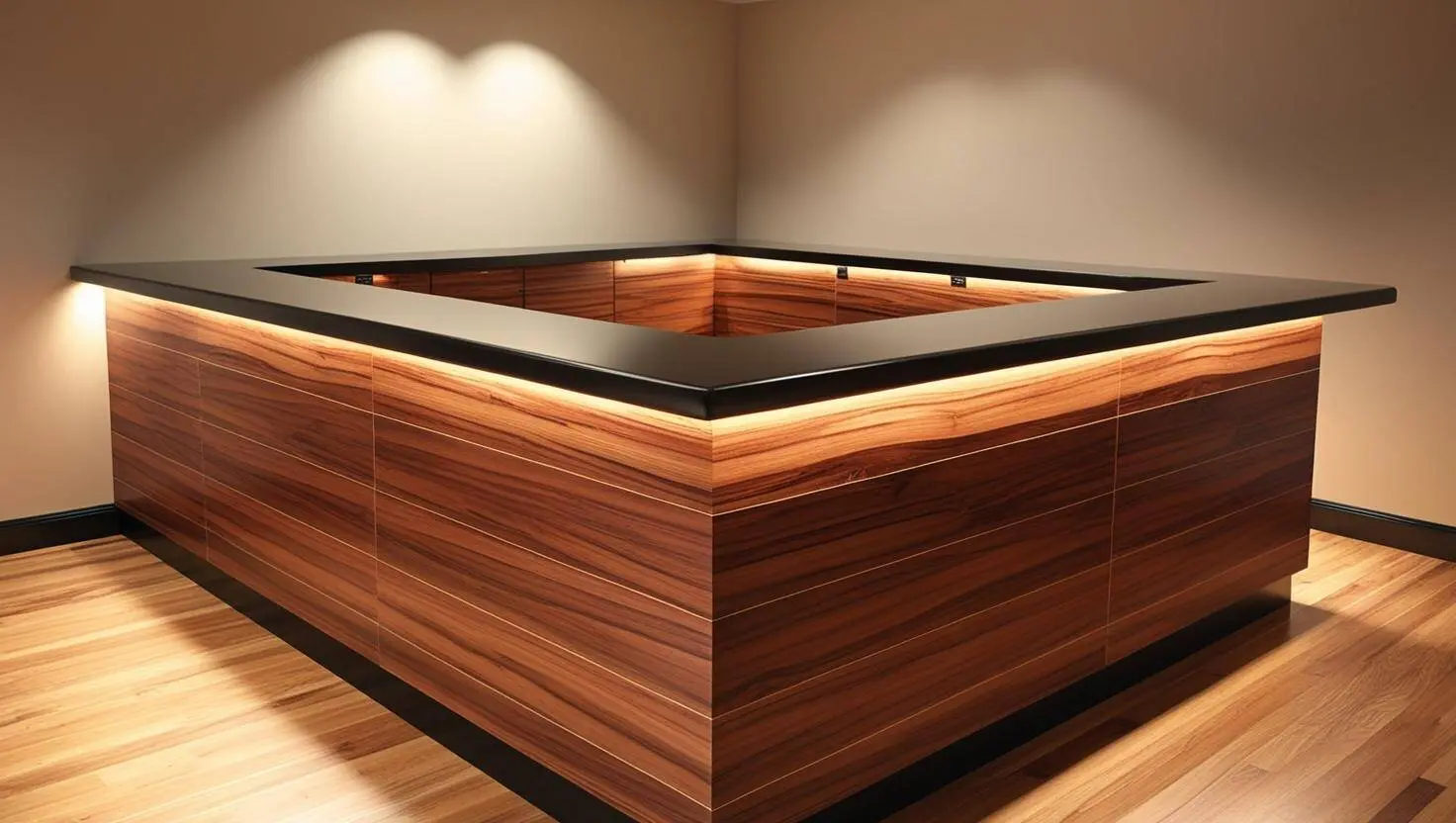

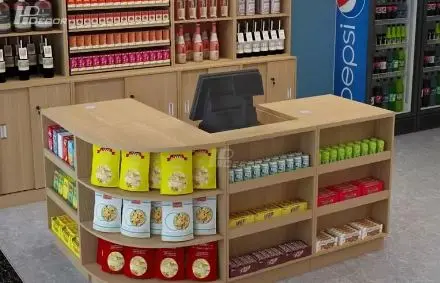

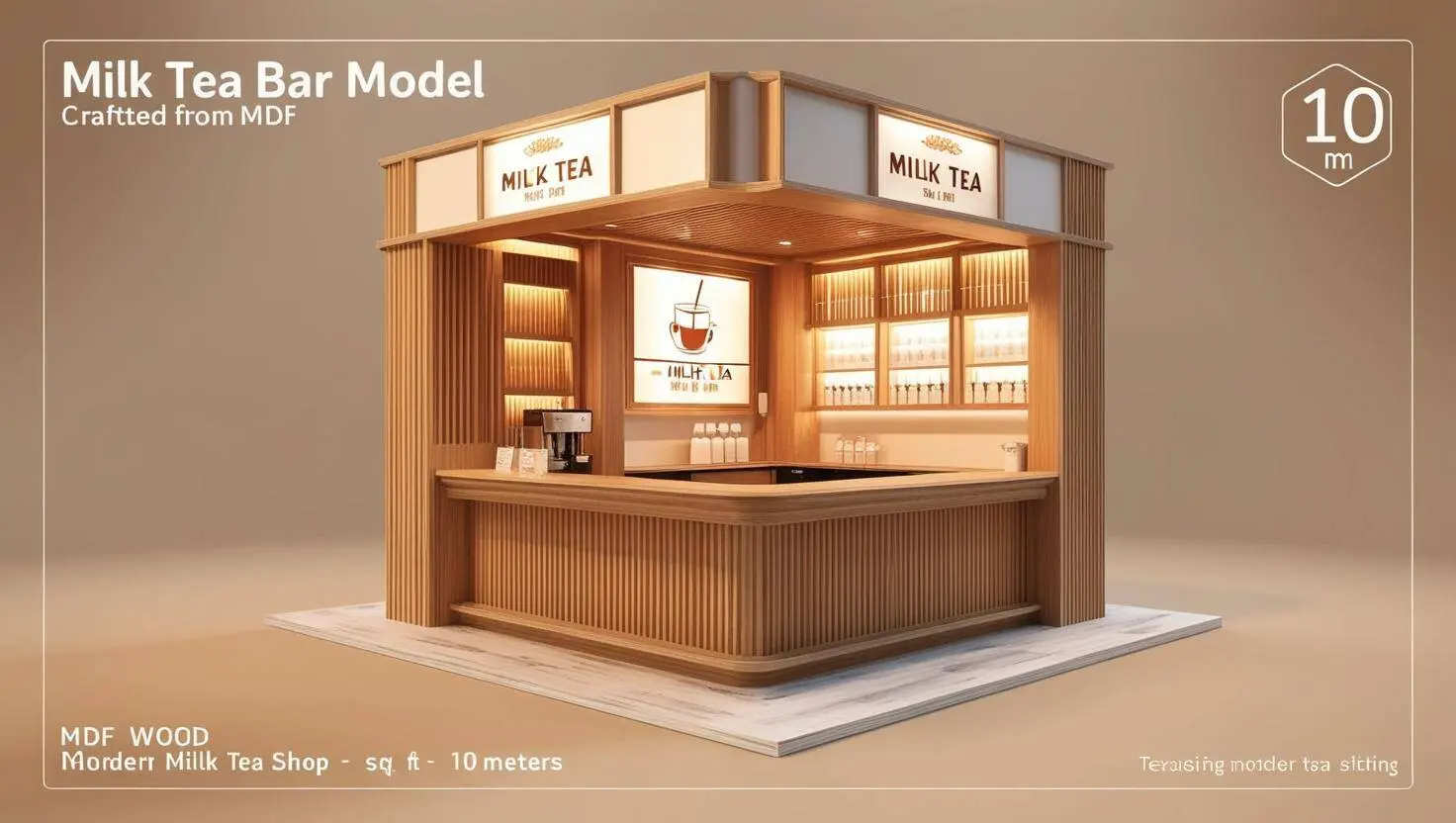

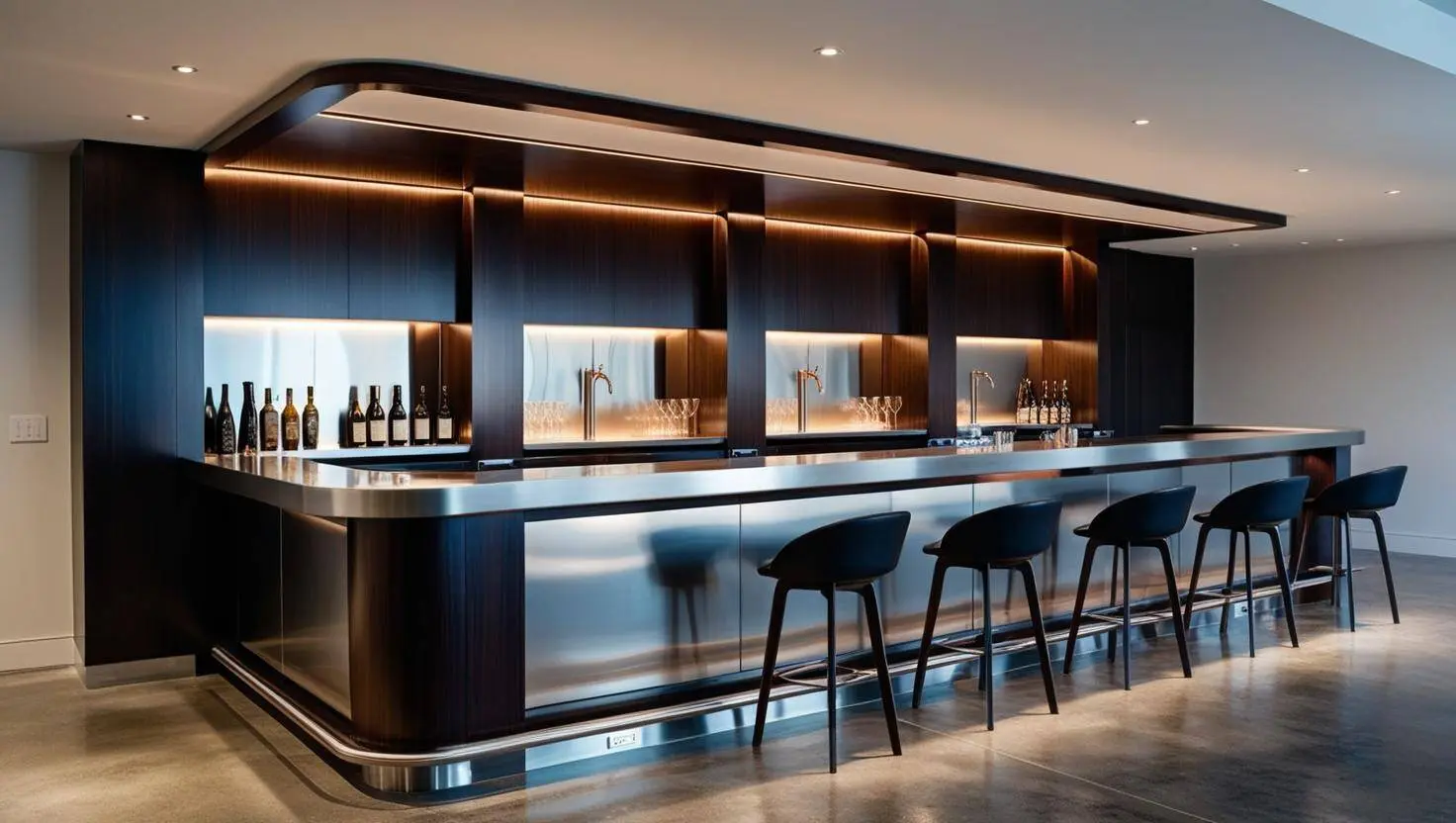

Thư viện ảnh quầy pha chế tham khảo

Giữ lại các hình ảnh công trình và mẫu quầy đã có trong bài để bạn đối chiếu thêm kiểu dáng, vật liệu và cách hoàn thiện.
