DỰ ÁN THỰC TẾ •

Thiết kế quầy bar cafe chữ U tối ưu vận hành | Bluecons

Hồ sơ ý tưởng quầy bar cafe chữ U gồm bản phác thảo kích thước và nhiều phương án phối cảnh. Thiết kế tập trung vào mặt quầy bao quanh, hệ tủ lưu trữ phía trong, khu pha chế trung tâm và cách phối ánh sáng phù hợp với từng phong cách không gian.

Xem hình ảnh công trình
ĐỊA ĐIỂM
HẠNG MỤCThiết kế quầy bar cafe chữ U tối ưu vận hành | Bluecons
TƯ LIỆU6 ảnh • 1 video
THƯƠNG HIỆUBluecons
THUYẾT MINH DỰ ÁN

Xem hình ảnh cùng giọng nữ AI và phụ đề

Bản phác thảo tay bố cục quầy bar cafe
Một quầy bar cafe có thể thay đổi cảm xúc không gian như thế nào?
HÌNH ẢNH THỰC TẾ

Chi tiết quá trình và sản phẩm hoàn thiện

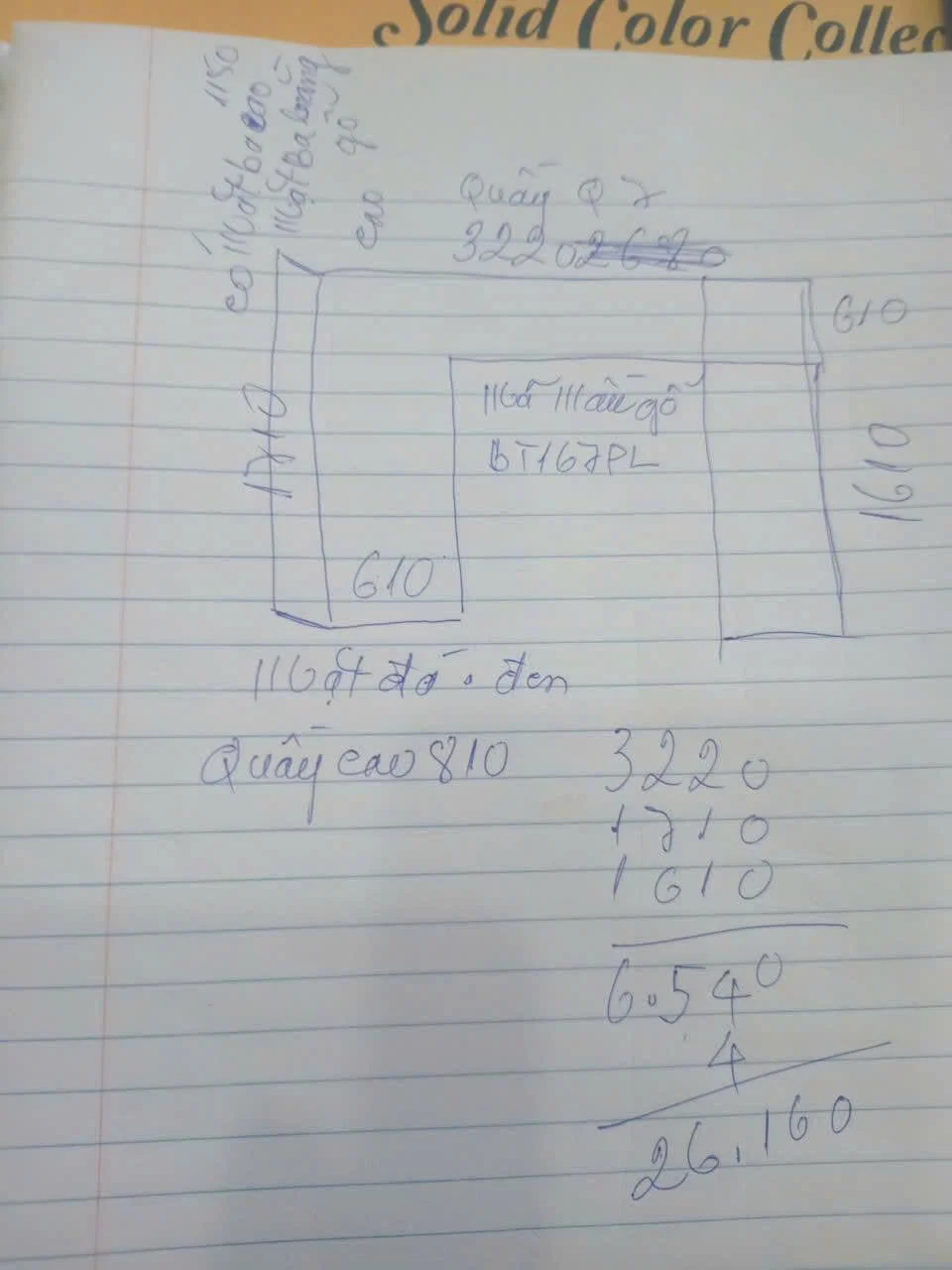

Bản phác thảo tay quầy bar cafe có đường bao và ghi chú kích thước sơ bộ cho dự án tại khu vực khách hàng
Bản phác thảo tay bố cục quầy bar cafeBản vẽ trên giấy thể hiện đường bao quầy và các ghi chú kích thước sơ bộ; số liệu cần được Bluecons xác minh tại địa điểm thực tế.
Bản phác thảo tay bố cục quầy bar cafe

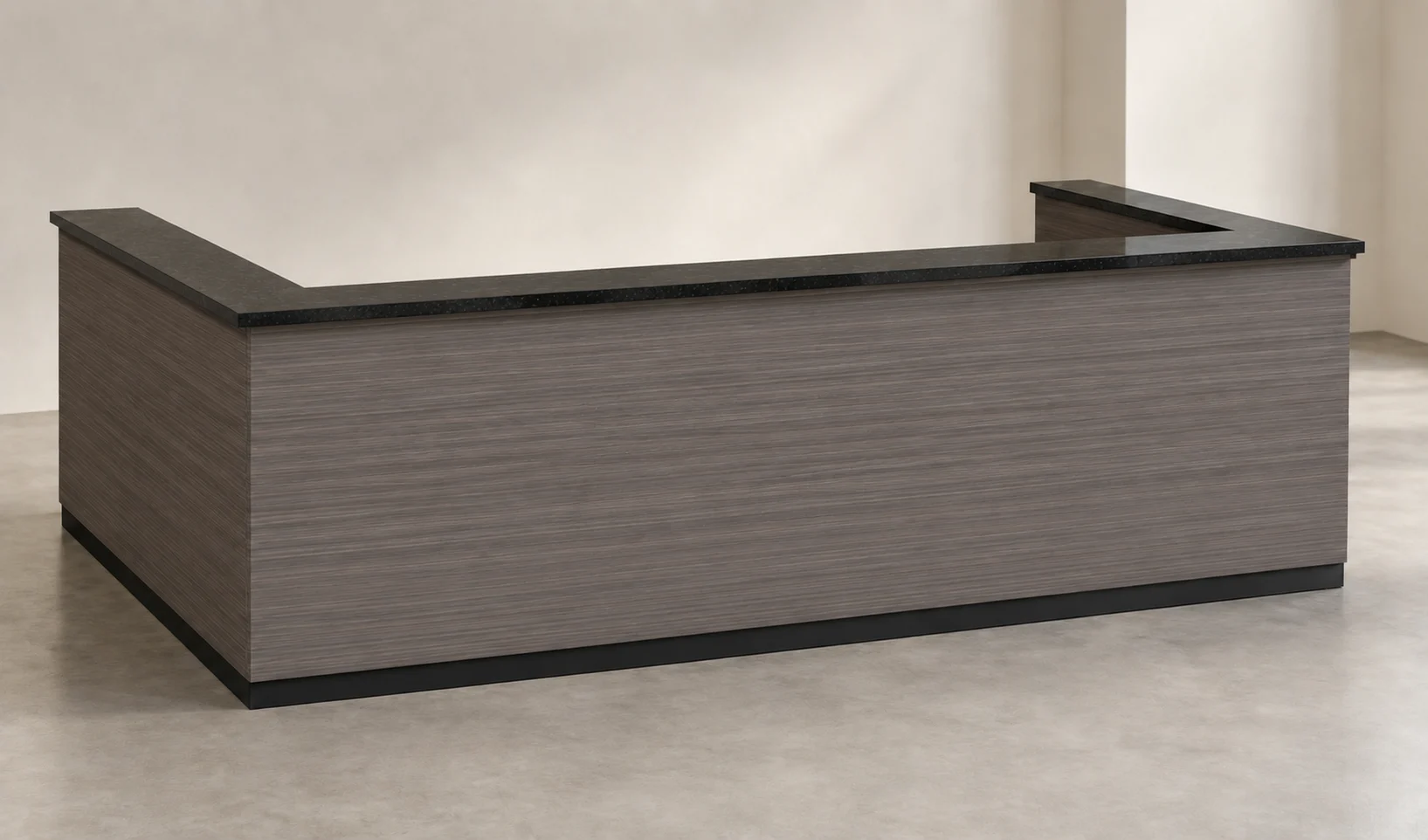

Phối cảnh 3D mặt ngoài quầy bar cafe chữ U tông xám nâu và đen do Bluecons phát triển
Phối cảnh mặt ngoài quầy bar chữ UGóc nhìn mặt khách cho thấy khối quầy vân xám nâu, mặt bàn tối và hai cánh hồi vuông góc trong phương án thiết kế.
Phối cảnh mặt ngoài quầy bar chữ U

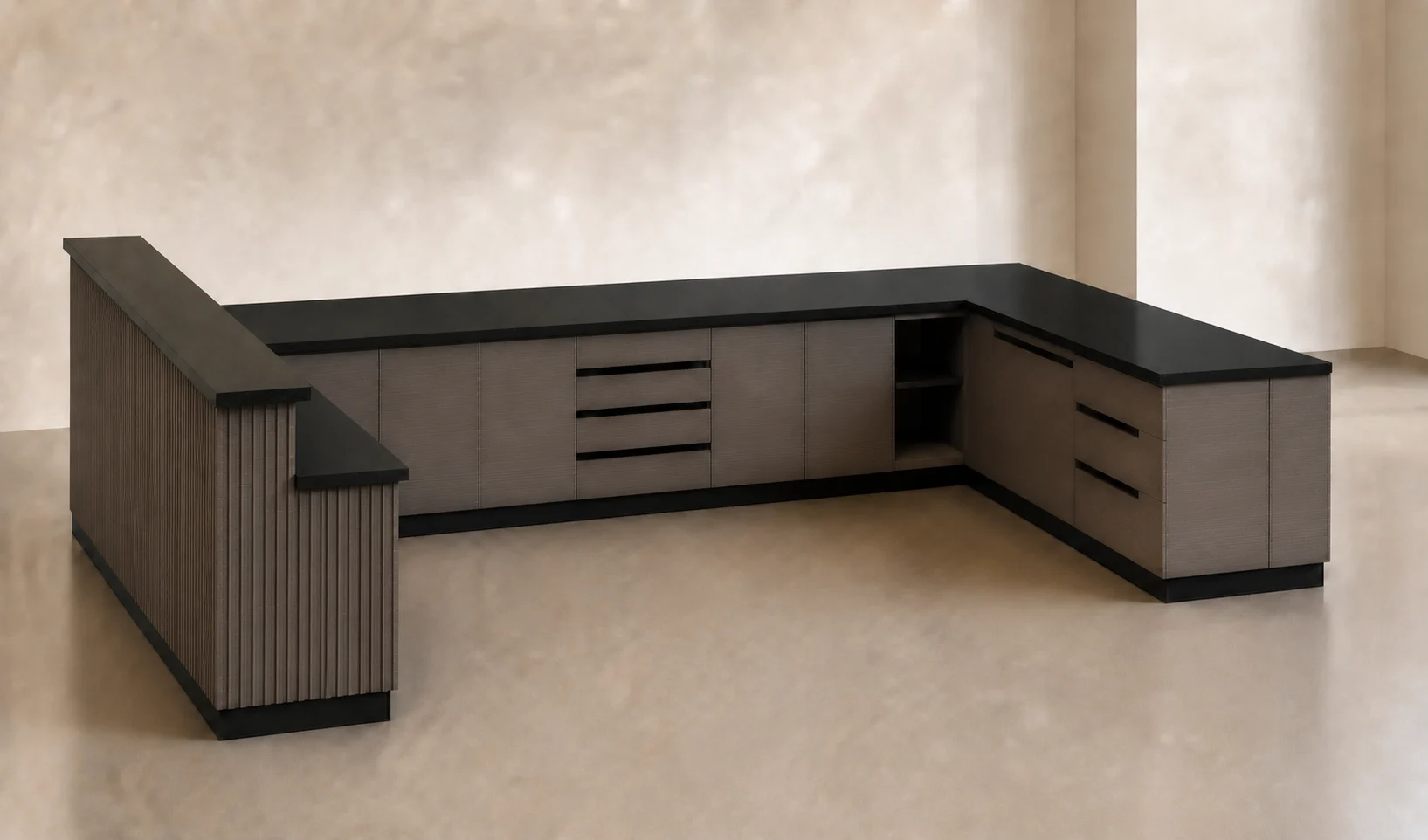

Phối cảnh 3D bên trong quầy pha chế chữ U với tủ, ngăn kéo và khoang thiết bị cho mặt bằng địa phương
Bố trí hệ tủ phía trong quầy pha chếPhối cảnh phía trong thể hiện hệ cánh tủ, ngăn kéo và khoang mở chạy dọc theo ba nhánh quầy.
Bố trí hệ tủ phía trong quầy pha chế

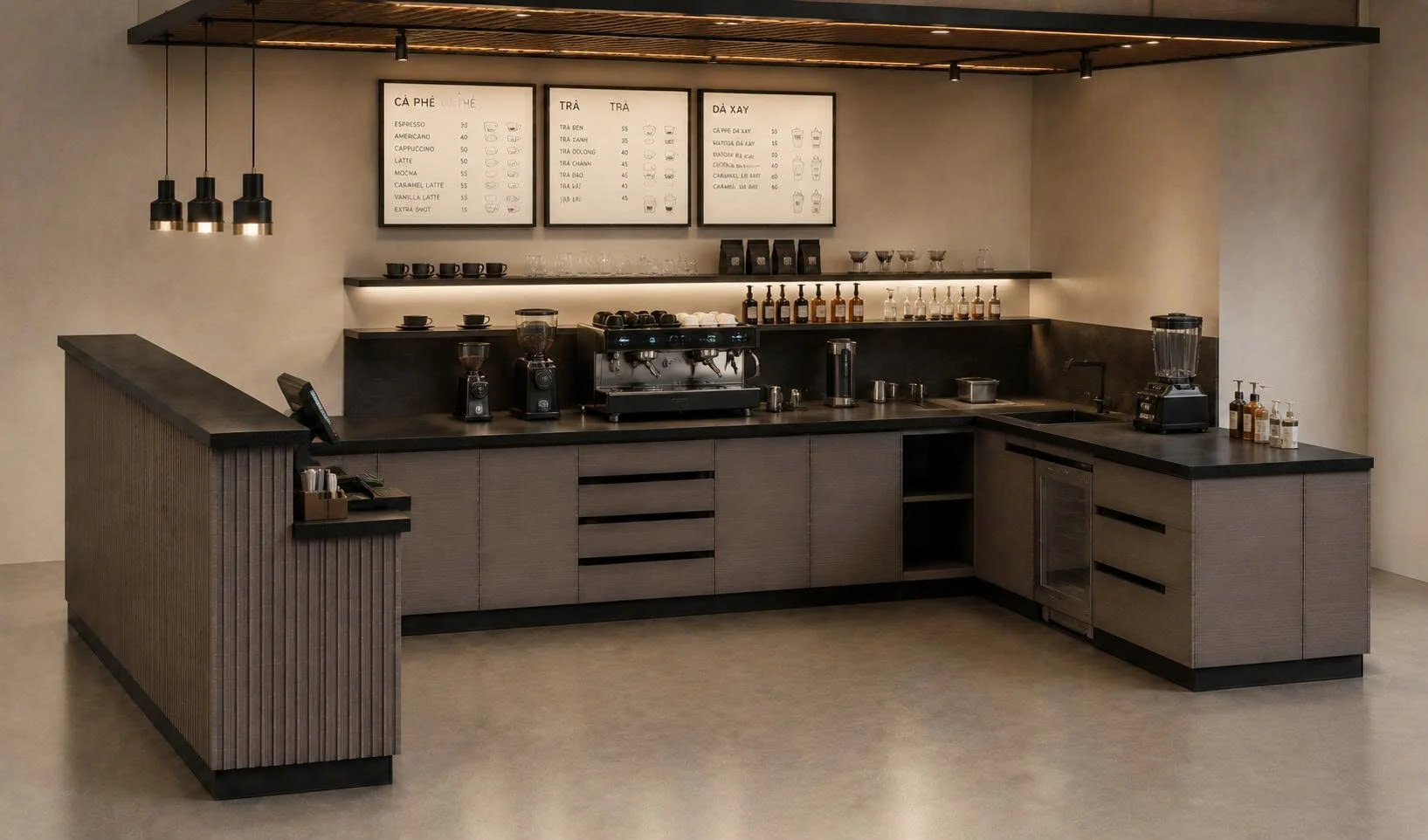

Phối cảnh quầy cafe chữ U trong không gian sáng với máy pha, kệ treo và bảng menu
Phương án quầy cafe trong không gian trung tínhQuầy chữ U được minh họa cùng máy pha, máy xay, kệ treo, menu và cụm đèn thả trên nền không gian sáng trung tính.
Phương án quầy cafe trong không gian trung tính

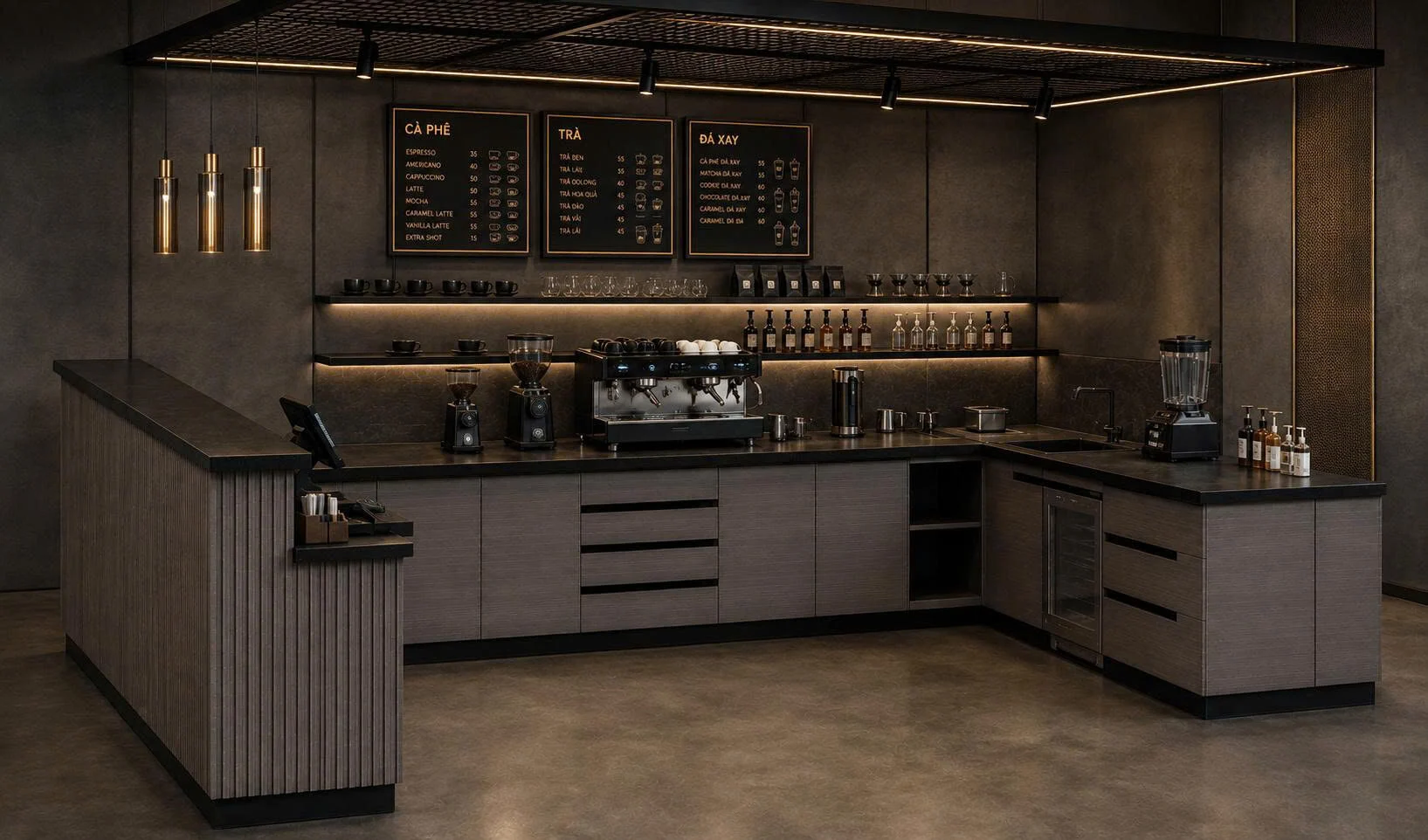

Phối cảnh 3D quầy cafe tông tối với đèn hắt, máy pha và menu dành cho dự án tại khu vực khách hàng
Phương án quầy cafe tông tối có đèn hắtKhông gian nền tối sử dụng ánh sáng tuyến tính và đèn hắt kệ để nhấn khu máy pha cùng ba bảng menu phía sau.
Phương án quầy cafe tông tối có đèn hắt

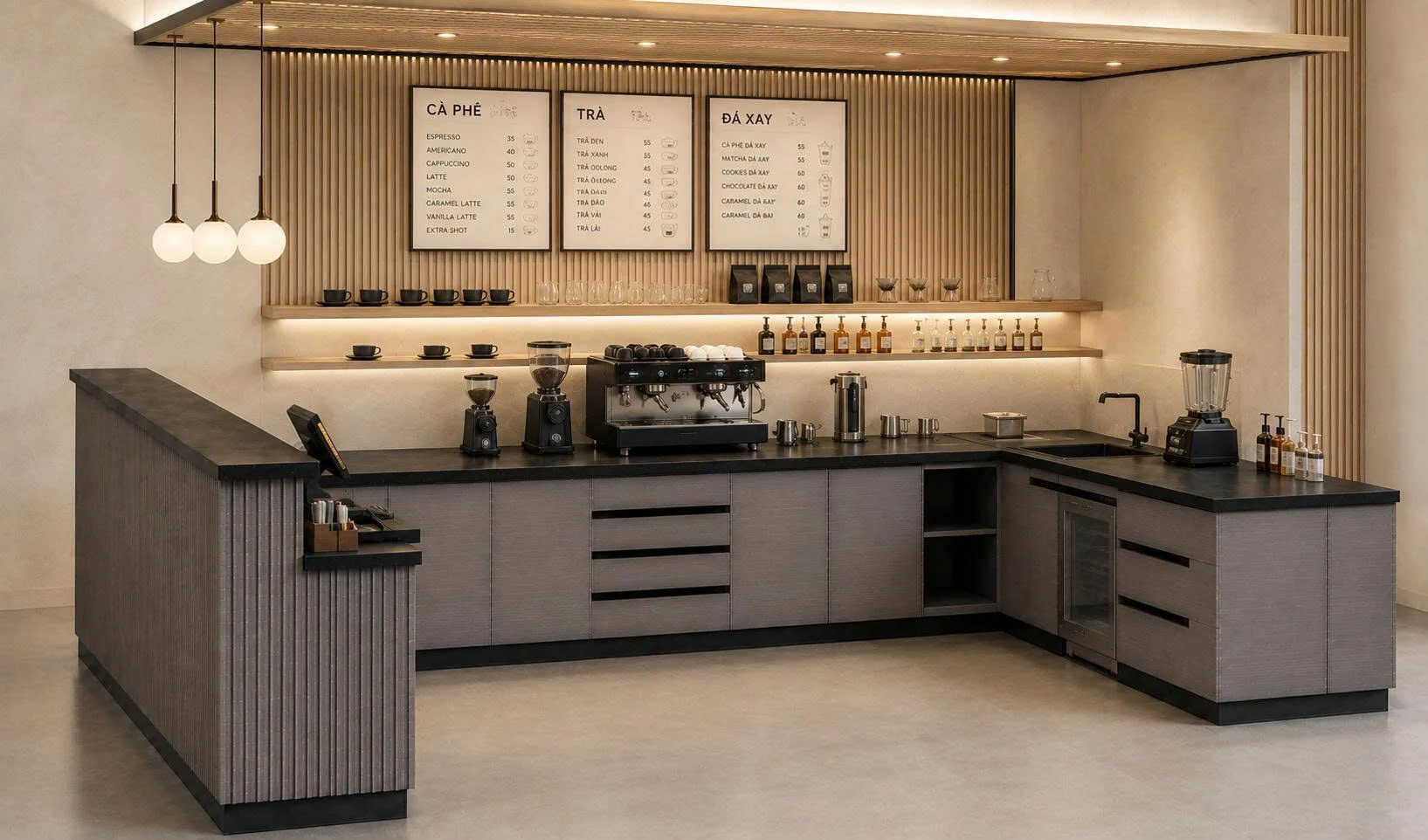

Tổng thể phối cảnh quầy bar cafe chữ U với vách lam, đèn thả và khu pha chế do Bluecons thiết kế
Tổng thể quầy bar cafe với hệ lam trang tríPhương án tổng thể sáng rõ, kết hợp vách lam dọc, ba đèn thả hình cầu, kệ sau quầy và hệ tủ chữ U.
Tổng thể quầy bar cafe với hệ lam trang trí
HỒ SƠ DỰ ÁN

Giải pháp thi công tại công trình

Từ một bản phác thảo tay, ý tưởng được phát triển thành hệ quầy cafe chữ U với nhiều góc nhìn và ba cách xử lý không gian. Hồ sơ tập trung làm rõ hình khối, khu lưu trữ, vị trí thiết bị minh họa và cảm xúc ánh sáng trước khi bước sang giai đoạn kỹ thuật.

Thương hiệuBluecons
Loại hồ sơBản phác thảo và phối cảnh thiết kế quầy bar cafe
Bố cục chínhQuầy chữ U với hệ tủ thấp bố trí bên trong
Phong cách thể hiệnHiện đại, tông xám nâu kết hợp các đường nét màu đen
Địa điểmChưa được cung cấp; cần khảo sát trước khi triển khai
Liên hệ0812122299
Bản phác thảo tay quầy bar cafe có đường bao và ghi chú kích thước sơ bộ cho dự án tại khu vực khách hàng
Dữ liệu khởi đầu

Phác thảo nhanh giúp định hình phạm vi quầy

Bản vẽ tay ghi lại hình dáng quầy bằng các đường bao và nhiều kích thước viết trực tiếp trên giấy. Đây là cơ sở nhận diện yêu cầu ban đầu, nhưng một số chữ và con số chưa đủ rõ để dùng như thông số thi công. Trước khi dựng bản vẽ kỹ thuật, Bluecons cần đối chiếu lại từng cạnh với mặt bằng thực tế, kiểm tra vị trí lối vào và xác định chính xác khu vực dành cho thiết bị.

  • Nhận diện bố cục quầy bao quanh ba cạnh
  • Có ghi chú kích thước sơ bộ
  • Cần đo lại trước khi sản xuất
Phối cảnh 3D mặt ngoài quầy bar cafe chữ U tông xám nâu và đen do Bluecons phát triển
Hình khối mặt ngoài

Mặt quầy liền mạch tạo điểm tiếp xúc rõ ràng

Phối cảnh mặt ngoài nhấn mạnh một khối quầy dài với hai cánh hồi vuông góc. Bề mặt vân xám nâu theo hình ảnh được viền bởi mặt bàn và chân quầy màu tối, giúp đường nét trông gọn và chắc. Góc nhìn này phù hợp để đánh giá tỷ lệ tổng thể, độ liên tục của mặt đứng và vị trí khách tiếp cận. Loại vật liệu, độ dày cùng cấu tạo bo cạnh vẫn cần được duyệt riêng ở hồ sơ kỹ thuật.

  • Mặt đứng dài và ít chi tiết thừa
  • Màu tối tạo đường viền rõ
  • Hai đầu quầy xác lập ranh giới sử dụng
Phối cảnh 3D bên trong quầy pha chế chữ U với tủ, ngăn kéo và khoang thiết bị cho mặt bằng địa phương
Tổ chức phía trong

Hệ tủ bao quanh hỗ trợ phân chia đồ dùng

Góc nhìn bên trong cho thấy nhiều cánh tủ, ngăn kéo và khoang mở phân bố dọc theo quầy chữ U. Cụm ngăn kéo nằm gần vùng trung tâm, trong khi nhánh phải có thêm các khoang dưới mặt bàn. Cách chia này gợi ý khả năng phân loại dụng cụ theo từng vị trí thao tác. Khi triển khai thực tế, từng khoang phải được điều chỉnh theo máy pha, máy xay, chậu rửa và thiết bị khách hàng lựa chọn, thay vì giữ nguyên tỷ lệ từ phối cảnh.

  • Có tủ cánh mở và cụm ngăn kéo
  • Khoang mở dành cho nhu cầu bố trí linh hoạt
  • Cần chốt thiết bị trước khi chia tủ
Phối cảnh 3D quầy cafe tông tối với đèn hắt, máy pha và menu dành cho dự án tại khu vực khách hàng
Phương án không gian tối

Ánh sáng hắt làm nổi vùng pha chế trung tâm

Trong phương án nền tối, hệ quầy được đặt dưới một khung trần có ánh sáng tuyến tính. Kệ sau quầy cũng sử dụng dải sáng hắt, giúp hàng chai lọ và khu máy pha nổi bật trên nền vách sẫm màu. Ba bảng menu đen duy trì ngôn ngữ đồng nhất. Phối cảnh cho thấy tiềm năng tạo chiều sâu cho không gian, nhưng thông số đèn và màu hoàn thiện thực tế phải được thử mẫu để bảo đảm đủ sáng cho nhân viên vận hành.

  • Khu máy pha là tâm điểm thị giác
  • Đèn hắt nhấn vào kệ sau quầy
  • Nền tối cần tính kỹ ánh sáng thao tác
Tổng thể phối cảnh quầy bar cafe chữ U với vách lam, đèn thả và khu pha chế do Bluecons thiết kế
Phương án đại diện

Hệ lam và ánh sáng ấm tạo tổng thể thân thiện

Đây là phối cảnh thể hiện tổng thể rõ nhất. Vách sau dùng các đường lam dọc, đồng điệu với phần đầu quầy phía trái. Ba đèn thả hình cầu bổ sung điểm nhấn mềm, trong khi kệ dài và ánh sáng hắt làm rõ khu vực thiết bị. Tông nền sáng giúp quan sát cấu trúc tủ và mặt bàn thuận lợi hơn. Phương án cân bằng giữa hình thức trang trí và nhận diện khu pha chế, phù hợp làm cơ sở tiếp tục trao đổi với khách hàng.

  • Lam dọc tạo nhịp cho vách và đầu quầy
  • Ánh sáng ấm phân lớp không gian
  • Bố cục thiết bị được thể hiện trực quan
  • Góc nhìn tổng thể rõ và cân bằng
QUY TRÌNH THỰC HIỆN

Quy trình đề xuất từ ý tưởng đến thi công

01

Khảo sát và xác minh số liệu

Đo lại mặt bằng, kiểm tra lối đi, cao độ và vị trí hệ thống điện nước tại địa chỉ thực tế.

02

Chốt thiết bị và luồng vận hành

Xác định model máy móc, hướng thao tác và thứ tự các công đoạn pha chế trước khi chia khoang tủ.

03

Hoàn thiện thiết kế kỹ thuật

Triển khai kích thước, cấu tạo, liên kết, vị trí ổ cắm, cấp thoát nước và chi tiết hoàn thiện.

04

Duyệt mẫu và sản xuất

Đối chiếu mẫu màu, bề mặt cùng phụ kiện đã thống nhất trước khi đưa hạng mục vào sản xuất.

05

Lắp đặt và kiểm tra

Căn chỉnh hệ quầy, kiểm tra cánh tủ, ngăn kéo, mặt bàn và khả năng phối hợp với thiết bị thực tế.

VẬT LIỆU & GIẢI PHÁP

Ghi chú vật liệu và giải pháp cần làm rõ

Mặt quầy

Phối cảnh thể hiện màu đen; vật liệu và độ dày chưa được xác nhận.

Mặt đứng tủ

Hình ảnh mô tả bề mặt vân xám nâu; cần duyệt mẫu thực tế.

Chi tiết lam

Xuất hiện tại đầu quầy và vách trang trí trong một số phương án.

Ánh sáng

Có đèn thả, đèn hắt kệ và ánh sáng tuyến tính tùy phương án phối cảnh.

Hệ kỹ thuật

Điện, nước và thoát nước chưa được thể hiện chi tiết trong bộ ảnh.

GIÁ TRỊ NỔI BẬT

Điểm đáng chú ý

  • Hình khối quầy chữ U được thể hiện rõ ở cả mặt ngoài và phía trong.
  • Hệ tủ có nhiều dạng khoang để tiếp tục hiệu chỉnh theo thiết bị.
  • Ba phối cảnh giúp so sánh không gian sáng, không gian tối và phương án dùng lam.
  • Phương án đại diện cho thấy mối liên hệ trực quan giữa quầy, kệ, menu và ánh sáng.
  • Hồ sơ tạo cơ sở trao đổi trước khi khảo sát và lập bản vẽ thi công.
BẠN CÓ MẶT BẰNG TƯƠNG TỰ?

Nhận phương án phù hợp với không gian thực tế

Gửi ảnh, kích thước và nhu cầu sử dụng. Bluecons sẽ tư vấn hướng triển khai rõ ràng trước khi thi công.

Facebook
Zalo
Gọi ngay
0812122299
