Quầy pha chế có máy làm đá âm bàn cần được thiết kế quanh cách máy vận hành, không chỉ quanh kích thước vỏ máy. Khoang vừa khít vỏ máy vẫn có thể che cửa hút gió, ép đường thoát nước hoặc giữ máy trong quầy đến mức không kéo ra sửa được. Vì vậy, nên chốt model và sơ đồ kết nối trước khi duyệt bản vẽ sản xuất.
Với chủ quán đang đặt đóng quầy, ba câu hỏi quan trọng nhất là: khí nóng thoát đi đâu, nước xả đi theo đường nào và kỹ thuật viên tiếp cận máy bằng cách nào? Bài viết dưới đây giúp bạn kiểm tra ba phần đó, đồng thời làm rõ vật liệu, nguồn nước, điện và phạm vi cần có trong báo giá. Đây là hướng dẫn phối hợp thiết kế quầy; thông số lắp đặt cuối cùng phải theo tài liệu của đúng model và điều kiện công trình.
Ảnh trong bài là minh họa ý tưởng bằng AI, không mô tả một model cụ thể và không thay thế bản vẽ kỹ thuật.
Chốt máy làm đá trước khi chốt khoang quầy
“Âm bàn” chỉ mô tả vị trí đặt thiết bị. Nó không có nghĩa mọi máy làm đá đều được phép đưa vào một hộp tủ kín. Cần phân biệt máy được nhà sản xuất cho lắp dưới mặt bàn với thiết bị đứng độc lập đang được tận dụng cho một khoang có sẵn. Hai máy có chiều rộng gần nhau có thể khác hướng tản nhiệt, vị trí đầu nối, kiểu mở cửa và đường tiếp cận khi bảo trì.
Ở giai đoạn chọn máy, nên gửi nhà cung cấp thiết bị bản phác thảo quầy và hỏi rõ cấu hình dự kiến có phù hợp không. Nếu đang cân nhắc nhiều model, lập một hàng riêng cho từng máy thay vì lấy kích thước lớn nhất rồi coi là đã đủ. Chiều sâu thân máy chưa chắc bao gồm đầu nối, dây nguồn, tay nắm và vùng thao tác phía trước.
- Nhận diện thiết bị: hãng, mã model đầy đủ, phiên bản điện và tài liệu lắp đặt tương ứng.
- Kích thước: thân máy, chân máy, cửa mở, phần nhô ra và khoảng kỹ thuật được hãng yêu cầu.
- Tản nhiệt: vị trí hút gió, thổi gió và các bề mặt không được che.
- Kết nối: vị trí cấp nước, từng đầu thoát, điểm cấp điện và phụ kiện được phép dùng.
- Bảo trì: bộ lọc tháo về hướng nào, bộ phận nào cần mở và có cần kéo cả máy ra không.
Đồng thời, tách nhu cầu sử dụng đá khỏi kích thước khoang. Cần trao đổi lượng đá dùng trong giờ đông khách, loại đá, thời gian hoạt động và phương án khi máy dừng vệ sinh. Không nên chọn máy chỉ vì vừa tủ rồi mới phát hiện cách cung cấp đá không phù hợp với menu. Dung tích chứa đá và lượng đá sản xuất trong ngày cũng là hai thông tin khác nhau.
Nếu cần lập kích thước tổng thể trước, xem thêm cách đo và bố trí kích thước quầy pha chế theo mặt bằng. Riêng khoang máy làm đá vẫn cần một bản chi tiết thiết bị, không chỉ một ô chữ nhật trên mặt bằng.
Chừa thông gió theo luồng khí thật, không theo một khoảng hở truyền miệng

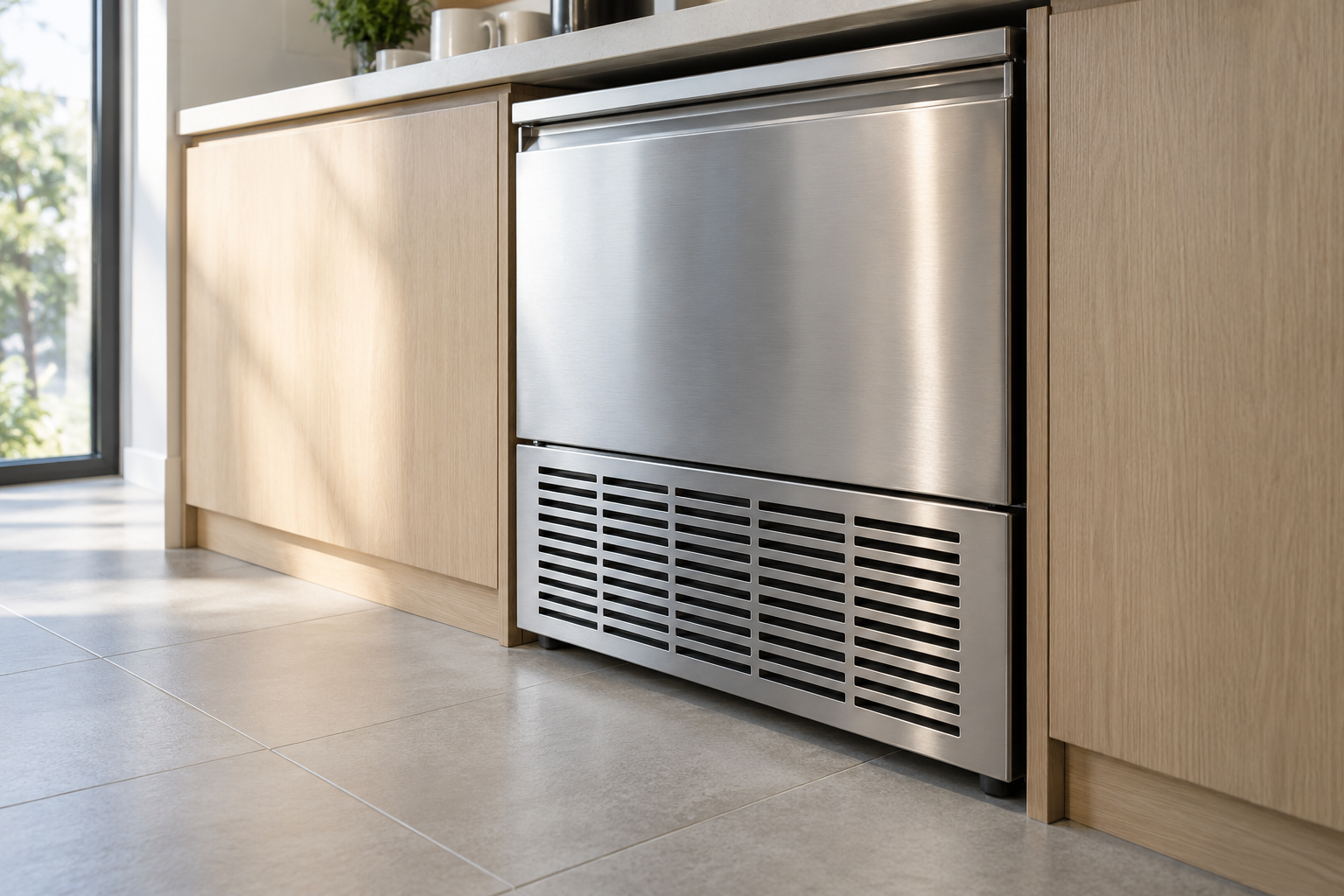

Máy lấy và thải gió phía trước vẫn cần mặt trước thông thoáng
Một số thiết bị được thiết kế hút và thải khí phía trước. Chẳng hạn, trang sản phẩm Hoshizaki AM-50BAJ-DS mô tả luồng gió vào và ra ở mặt trước. Đây là đặc điểm của model đó, không phải quy tắc cho mọi máy âm bàn. Khi chọn kiểu quầy, cần đối chiếu hình luồng khí của chính thiết bị sẽ lắp.
Không nên đặt một cánh gỗ kín trước mặt máy chỉ để mặt tiền đồng màu. Ngay cả cánh có nan trang trí cũng cần được nhà cung cấp thiết bị xem xét: nhìn thấy khe chưa chứng minh diện tích thoáng hoặc hướng khí đã đủ. Một thùng rác, sọt ly hay xe đẩy đặt trước cửa gió cũng có thể làm mất tác dụng của bố trí ban đầu.
Trên bản vẽ nên thể hiện vùng cần giữ trống bằng ghi chú dễ hiểu, đồng thời tránh bố trí khoang chứa đồ khiến nhân viên có xu hướng lấp đầy vùng đó. Nếu thiết kế buộc phải che mặt máy, cần làm rõ giải pháp với nhà cung cấp trước khi sản xuất; không tự thêm quạt hoặc khoét vài lỗ rồi coi đó là phương án tương đương.
Tách vùng tỏa nhiệt khỏi khoang máy
Khi khảo sát, đừng chỉ nhìn vị trí máy trên mặt bằng. Hãy ghi cả nơi đặt lò, máy rửa ly, thiết bị giữ nóng và khu bị nắng chiếu. Tài liệu Manitowoc CHOICE HE0120, mục vị trí lắp đặt yêu cầu tránh nguồn nhiệt, không cản luồng khí và dành chỗ phía sau cho kết nối. Khi áp dụng cho model khác, cần đọc yêu cầu riêng của hãng.
Về bố trí quầy, hãy yêu cầu mặt cắt thể hiện cả thiết bị cạnh bên và đường khí thoát, thay vì chỉ duyệt phối cảnh đẹp từ phía khách. Nếu một khoang bị kẹp giữa hai thiết bị tỏa nhiệt, đó là điểm cần xem lại trước khi bàn đến màu vật liệu. Tình trạng vận hành vào giờ nóng cũng đáng quan tâm hơn cảm giác mát khi quán chưa hoạt động.

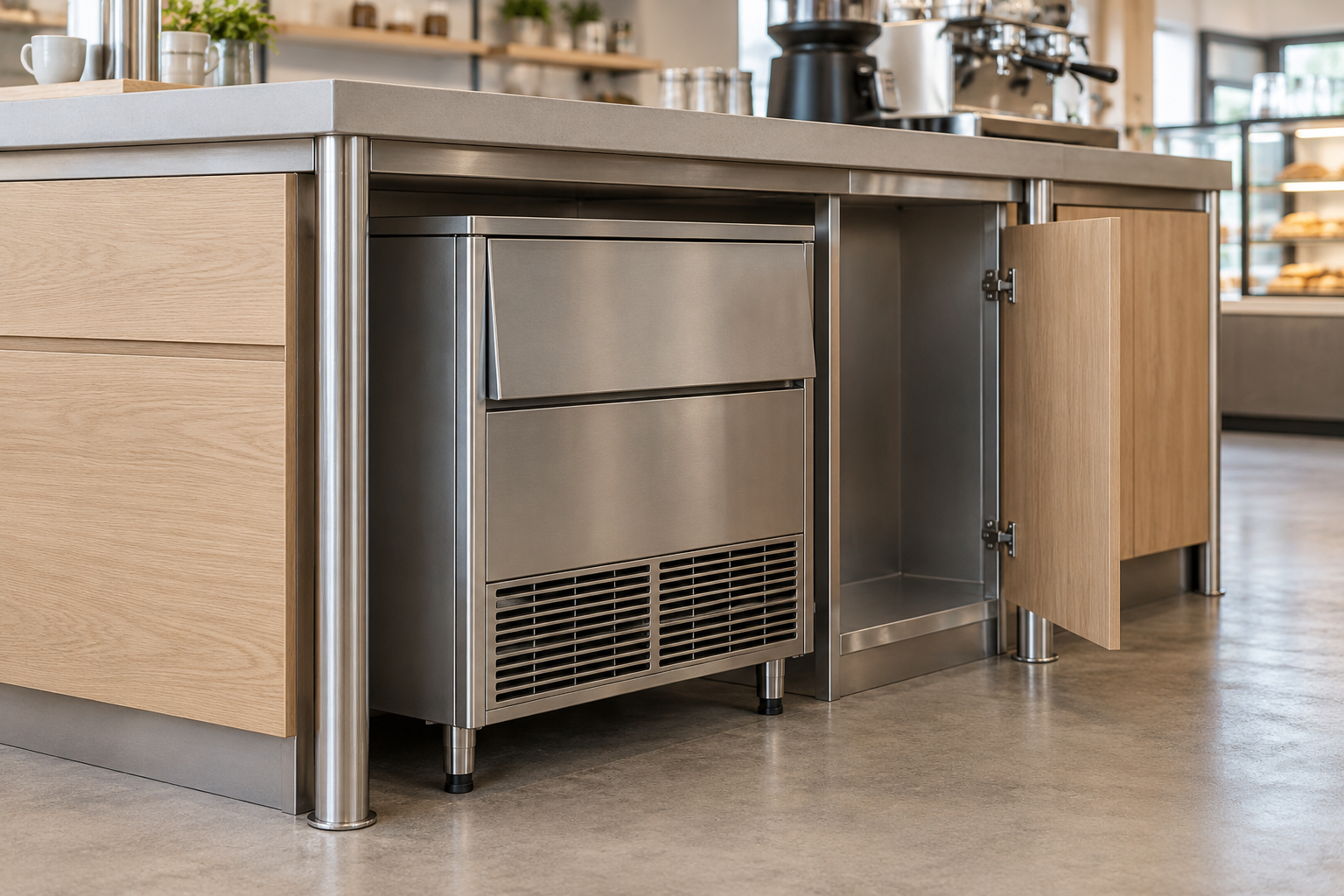

Thiết kế mặt bàn tự chịu lực và đường kéo máy ra bảo trì
Manual Hoshizaki AM-50BAJ yêu cầu mặt bàn không tì tải lên máy và vị trí cho phép kéo máy ra bảo trì. Vì vậy, trong bản vẽ quầy nên thể hiện bộ khung đỡ độc lập với thiết bị.
Vị trí khung đứng, thanh giằng và đế tủ cần được quyết định cùng lúc với khoang máy. Một thanh ngang cố định đặt trước chân máy có thể không xuất hiện trong phối cảnh nhưng lại chặn toàn bộ đường rút thiết bị. Nếu có nẹp hoặc tấm che tháo được, hồ sơ nên ghi rõ cách tháo và dụng cụ cần dùng.
Hãy phân biệt ba vùng: chỗ máy đứng khi hoạt động, khoảng mở cửa lấy đá và không gian để đưa máy ra khi bảo trì. Cả ba cần được kiểm tra với cánh tủ lân cận, chân bàn, cột và quầy đối diện. Việc máy lọt vào từ phía trên lúc thi công không chứng minh rằng sau khi lắp mặt bàn nó còn có đường đi ra.
Với quầy nhỏ, nên thử bằng mô hình kích thước thật hoặc đánh dấu trên sàn: mở cửa máy, đứng lấy đá, mở ngăn kéo kế bên rồi mô phỏng vị trí máy khi được rút ra. Chỉ cần phát hiện sớm một điểm vướng cũng có thể tránh việc tháo cả mặt đá hoặc phá đế tủ về sau. Đây là phép thử bố trí, không phải thao tác tự tháo máy đang kết nối điện nước.
Thoát nước: kiểm tra cao độ trước khi quyết định vị trí máy
Đừng suy ra “gần chậu rửa” là đã có đường thoát phù hợp
Khoảng cách đến chậu rửa không đủ để đánh giá khả năng thoát nước. Cần biết cao độ đầu xả của máy, cao độ điểm nhận, chiều dài tuyến, các vật cản và cách tiếp cận để kiểm tra. Trên công trình đang sửa sàn, nên thống nhất mốc đo theo nền hoàn thiện để tránh chênh lệch giữa bản vẽ và thực tế.
Không dùng một con số độ dốc chung cho tất cả thiết bị. Bản vẽ thi công phải dùng thông số đường thoát của đúng model, không sao chép từ mẫu quầy khác. Hãy yêu cầu nhà cung cấp chỉ rõ trang hướng dẫn được áp dụng để các bên cùng đối chiếu.
Với chủ quán, phần cần yêu cầu trong bản vẽ là sơ đồ đủ rõ để trả lời: nước rời máy ở đâu, đi đến đâu, đường ống có bị chặn khi đặt máy vào không, vị trí nào kiểm tra được và ai chịu trách nhiệm thử xả. Các đầu thoát khác nhau của thiết bị cần được nhận diện, không gộp chỉ vì nhìn giống nhau.
Thoát tự chảy và bơm thoát là hai cấu hình phải xác nhận
| Phương án | Cần xác nhận trước khi đóng quầy | Ảnh hưởng đến thiết kế |
|---|---|---|
| Thoát tự chảy | Cao độ và tuyến ống đáp ứng tài liệu máy; điểm nhận nước phù hợp | Phải giữ được đường ống khi máy nằm trong khoang, không dùng phần trống còn lại để ép tuyến đi vòng |
| Bơm thoát tương thích | Thiết bị có hỗ trợ không; loại bơm và giới hạn lắp đặt do nhà cung cấp xác nhận | Cần chỗ tiếp cận bơm, kết nối và kiểm tra; bổ sung hạng mục vận hành, bảo trì |
| Chưa rõ khả năng thoát | Khảo sát điểm nhận và kiểm tra lại model | Chưa nên khóa bản vẽ khoang hoặc sản xuất phần che kỹ thuật |
Bơm thoát không phải phụ kiện mặc định có thể gắn cho mọi máy. Nếu điểm thoát hiện hữu không phù hợp, hãy so sánh cả việc đổi vị trí máy, điều chỉnh hạ tầng và chọn thiết bị tương thích. Quyết định nên dựa trên phương án đã được bên cung cấp máy và bên thi công thống nhất, không chỉ trên chi phí mua bơm ban đầu.

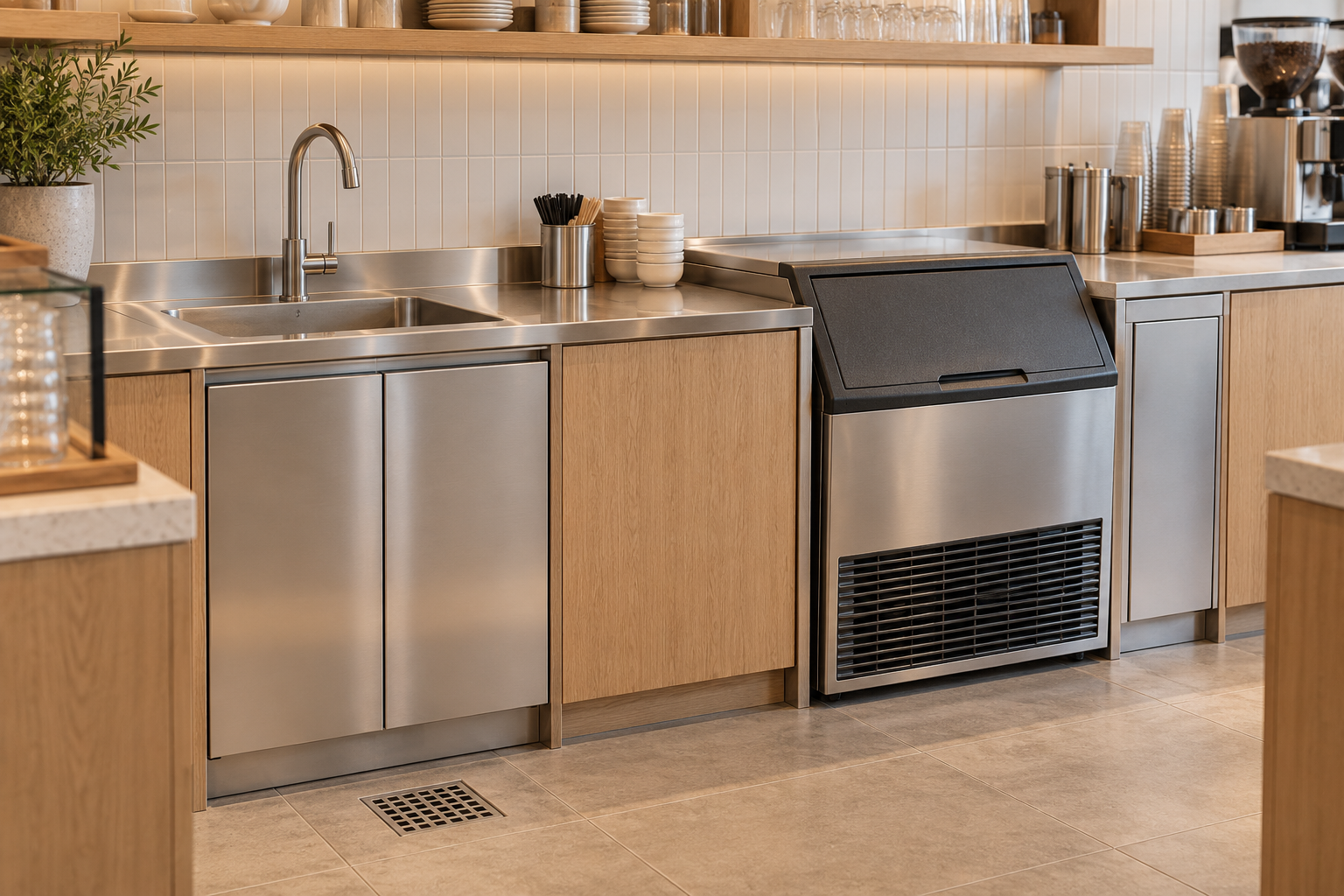

Chống nước hồi lưu và giữ điểm kiểm tra nhìn thấy được
Với AM-50BAJ, Hoshizaki yêu cầu không đấu trực tiếp đường xả vào hệ thống nước thải và có khoảng cách không khí tại điểm nhận. Đây là ví dụ theo model; bên phụ trách cấp thoát nước cần đối chiếu hướng dẫn của máy thực tế cùng quy định áp dụng tại địa phương. Không tự nối tắt vào ống chậu rửa.
Về cấu tạo quầy, cần một cửa tiếp cận đủ hữu ích, không chỉ một lỗ nhỏ để nhìn thấy ống. Điểm nối có nguy cơ cần kiểm tra không nên bị chôn sau vách dán cố định. Cũng cần thống nhất cách xử lý khi phát hiện nước dưới máy: vị trí khóa nước, cách cô lập thiết bị và người liên hệ, thay vì tiếp tục lau sàn mà chưa tìm nguyên nhân.
Nguồn nước và điện phải đi cùng hồ sơ thiết bị
Theo manual Manitowoc CHOICE HE0120, máy dùng nước đạt yêu cầu ăn uống, không nối vào nước nóng; xử lý nước tùy chất lượng nguồn cấp. Điện phải phù hợp nhãn máy và có nối đất. Cần xác nhận các điều kiện này với bên cung cấp trước khi bàn giao.

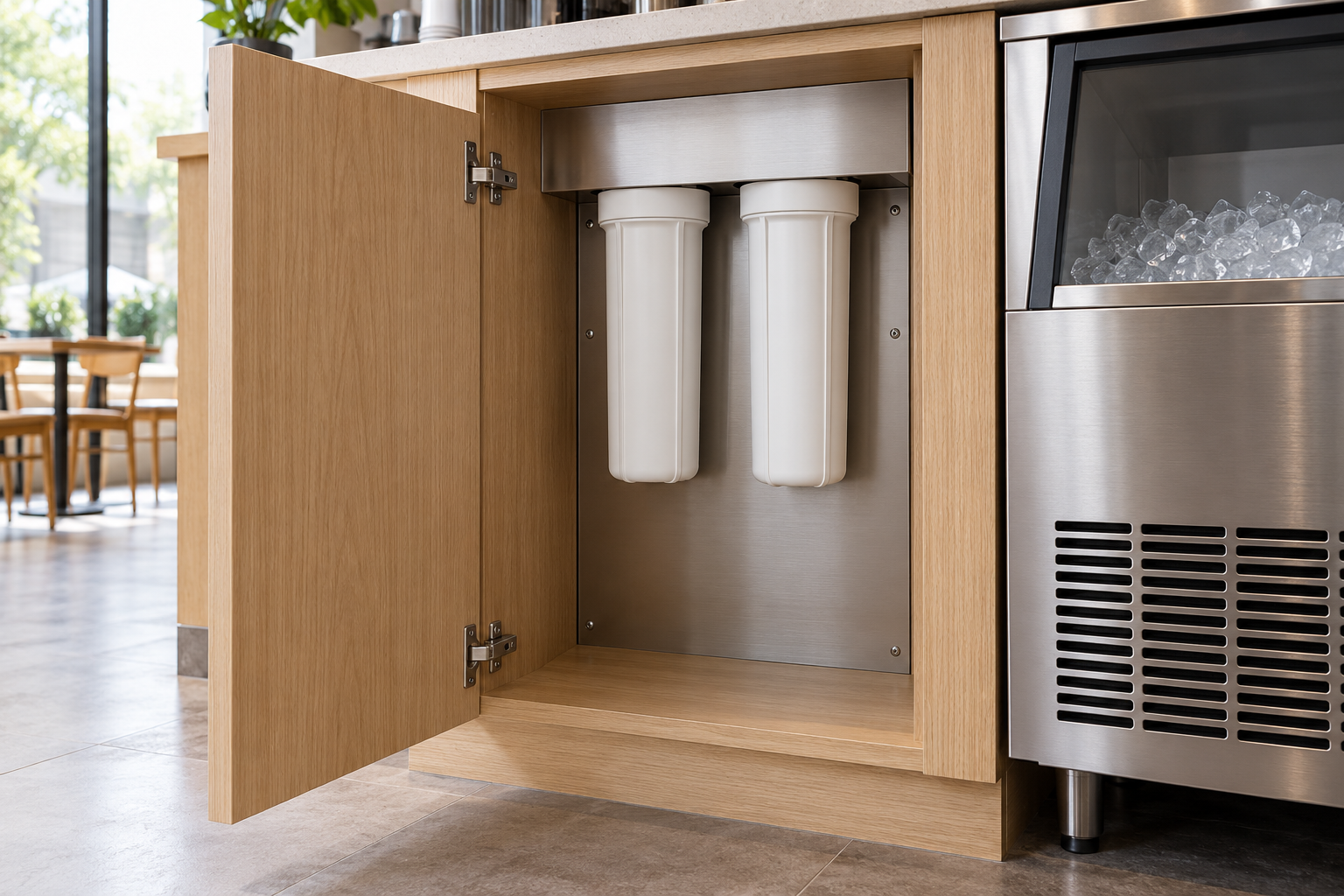

Đừng dùng một dòng “có lọc nước” thay cho phương án cụ thể. Hãy hỏi bộ lọc nào được đề xuất cho máy, đặt ở đâu, thao tác thay lõi cần khoảng trống nào và ai thực hiện. Nếu vỏ lọc phải tháo xuống nhưng bên dưới đã có ngăn kéo cố định, chi tiết nhỏ này sẽ thành bất tiện lặp lại trong suốt thời gian sử dụng.
Với điện, chủ quán nên cung cấp danh sách tất cả thiết bị trên quầy để người phụ trách đánh giá nguồn cấp. Không suy ra rằng máy nhỏ thì có thể dùng chung bất kỳ ổ cắm nào. Phiên bản cùng tên ở thị trường khác nhau có thể khác điện áp hoặc tần số; số liệu trong một manual nước ngoài không thay cho nhãn của chiếc máy đang mua.
Trong bản vẽ quầy cần thể hiện vùng kỹ thuật điện riêng, dễ tiếp cận và tách khỏi vùng dễ bị nước bắn khi rửa. Tránh để dây bị ép bởi khung tủ hoặc vướng khi di chuyển thiết bị. Hạng mục đấu nối, bảo vệ điện và kiểm tra an toàn nên do người có chuyên môn phù hợp thực hiện; bài viết này không thay thế hướng dẫn đấu điện.

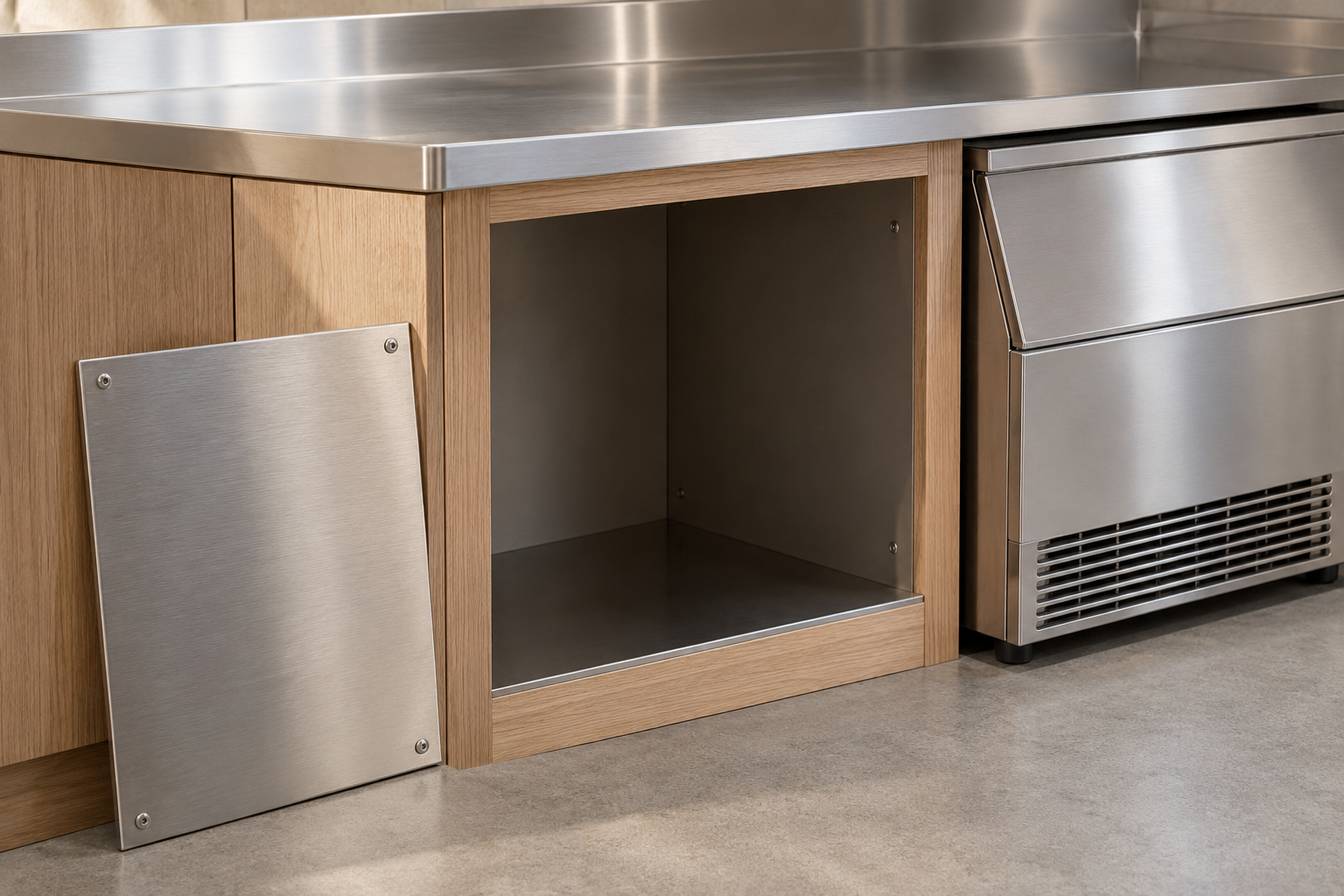

Vật liệu quanh máy: ưu tiên cấu tạo dễ làm sạch và dễ kiểm tra
Khoang máy là nơi cần chú ý đến các cạnh, chân tủ, mặt trong và những chỗ khó quan sát. Chọn mặt tiền đẹp nhưng để phần bên trong thô, cạnh hở hoặc có nhiều hốc giữ bụi sẽ làm việc vệ sinh khó hơn. Hồ sơ vật liệu nên mô tả từng vùng, thay vì chỉ ghi chung “gỗ chống ẩm” hoặc “inox”.
- Khung và mặt bàn: ghi kết cấu đỡ, vị trí liên kết và cách giữ ổn định mà không dựa lên máy.
- Vùng tiếp giáp khu rửa: thể hiện cách hoàn thiện cạnh, khe nối và khả năng quan sát khi có nước lọt xuống.
- Tấm che kỹ thuật: chọn kiểu tháo lắp được ở vị trí cần tiếp cận, tránh biến toàn bộ hậu tủ thành vách cố định.
- Chân và đế quầy: đối chiếu đường đưa thiết bị ra, không bổ sung gờ trang trí chặn lối sau khi đã duyệt khoang.
- Phụ kiện: kiểm tra bản lề, tay nắm và ray không lấn vào vùng mở cửa máy hoặc mặt thông gió.
Không nên xem inox là lý do để bỏ qua mối nối và vệ sinh, cũng không nên xem tên “chống ẩm” là cam kết rằng vật liệu gỗ có thể chịu nước đọng kéo dài. Nếu cần so sánh chi tiết các vùng khô và ướt, đọc thêm cách chọn gỗ và inox cho từng khu vực quầy pha chế. Với bài toán máy làm đá, điểm quyết định vẫn là cấu tạo khoang và khả năng tiếp cận.

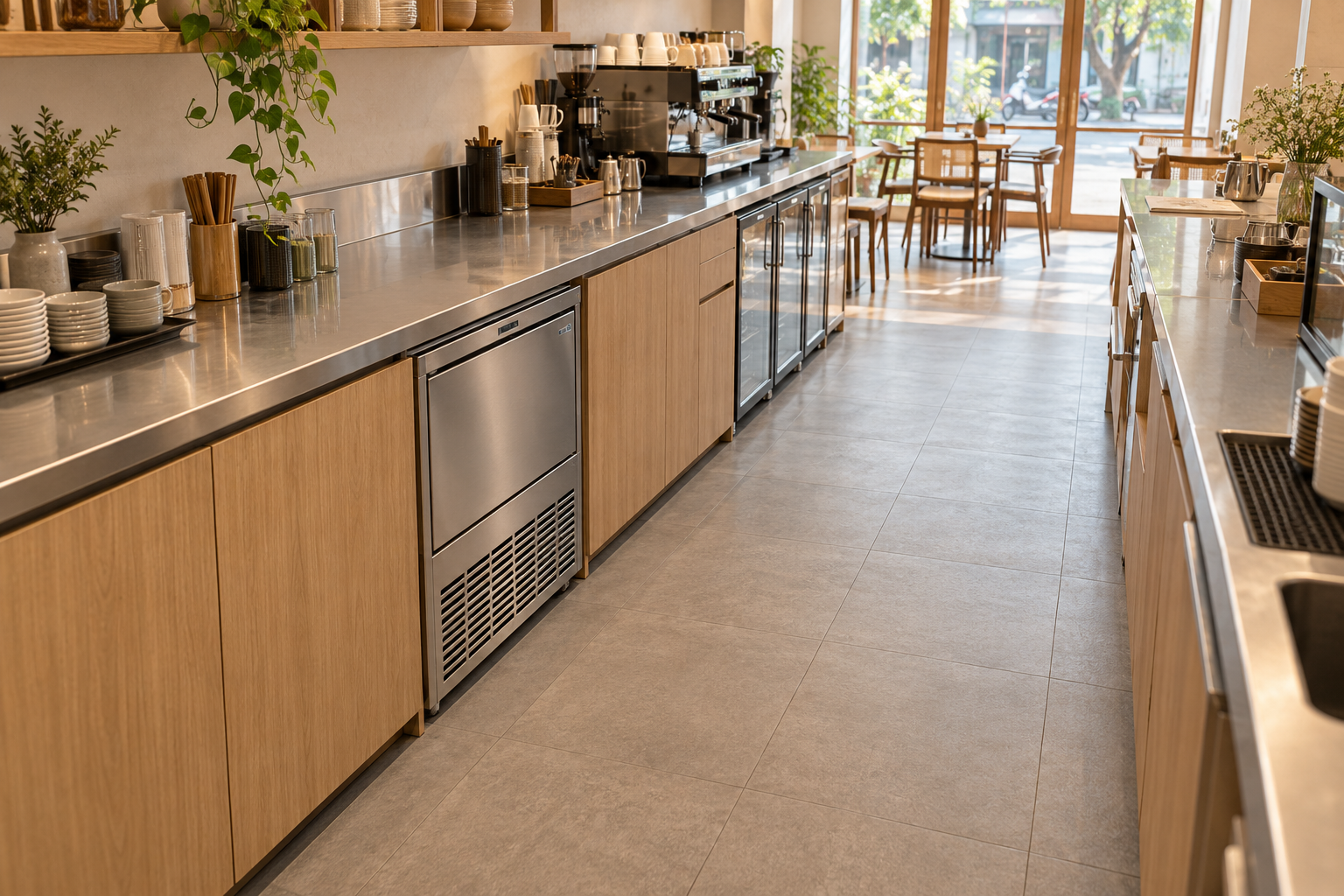

Sắp xếp thao tác lấy đá nhưng không hy sinh đường bảo trì
Vị trí thuận tay khi làm món và vị trí thuận lợi cho kỹ thuật viên không phải lúc nào cũng trùng nhau. Một máy đặt sâu trong góc có thể gần bàn pha nhưng khó mở cửa; máy đặt ngay lối giao món có thể dễ tiếp cận song làm nhân viên tránh nhau liên tục. Hãy thử vị trí máy với những thao tác thật: lấy đá, đặt ly, chuyển sang pha và quay lại phục vụ.
Nên phân biệt không gian dùng thường xuyên với không gian chỉ cần lúc bảo trì. Lối đưa máy ra có thể nằm trong khu thao tác nếu được bố trí và quản lý phù hợp, nhưng không nên phụ thuộc vào việc tháo đồ nội thất cố định. Với quán có quầy hẹp, cần nghĩ trước chỗ đặt thiết bị tạm thời khi kỹ thuật viên kiểm tra, để việc sửa một máy không khiến khu khách mất lối đi an toàn.
Hộp khăn, chai hóa chất hoặc dụng cụ vệ sinh không nên được coi là đồ có thể nhét vào khoảng kỹ thuật còn dư. Hãy dành khoang lưu trữ riêng trên bản vẽ; nếu không, vùng cần thoáng rất dễ trở thành nơi cất đồ sau khi quán mở cửa. Tương tự, chỗ đặt dụng cụ lấy đá và khu thao tác sạch cần được quyết định cùng luồng làm món.
Về bảo trì, nên lưu hướng dẫn của máy, thông tin nhà cung cấp và ghi chép kiểm tra ở nơi quản lý quán tìm được. Lịch vệ sinh, xử lý cặn và thay vật tư phải theo thiết bị, chất lượng nước và hướng dẫn chuyên môn, không ấn định một chu kỳ chung chỉ vì các máy đều được gọi là “âm bàn”.
Checklist duyệt bản vẽ và nghiệm thu quầy có máy làm đá
Trước khi sản xuất, nên duyệt một bộ hồ sơ gồm mặt bằng, mặt đứng, mặt cắt khoang máy và sơ đồ các điểm kỹ thuật. Đừng chỉ duyệt ảnh phối cảnh rồi để các bên tự xử lý phần còn lại tại công trình. Bảng dưới đây có thể dùng làm nội dung trao đổi giữa chủ quán, đơn vị làm quầy và bên cung cấp máy.
| Điểm kiểm tra | Bằng chứng cần có |
|---|---|
| Đúng máy | Mã model, tài liệu tương ứng và xác nhận kích thước cuối cùng |
| Khoang phù hợp | Mặt cắt thể hiện đầu nối, kết cấu đỡ, khoảng kỹ thuật và hướng mở cửa |
| Giữ được luồng gió | Vị trí hút, thải khí không bị vách quầy hoặc đồ bố trí che khuất |
| Thoát nước khả thi | Tuyến và cao độ được xác nhận, điểm nhận phù hợp, phương án thử xả rõ ràng |
| Tiếp cận được | Thử mở cửa, tháo tấm che và xác nhận đường đưa máy ra theo quy trình an toàn |
| Điện, nước đã kiểm tra | Người phụ trách xác nhận nguồn cấp và đấu nối phù hợp với thiết bị |
| Chạy thử sau lắp | Bên cung cấp máy kiểm tra vận hành, đường xả, rò rỉ và hướng dẫn người sử dụng |
| Hồ sơ bàn giao | Bản vẽ hoàn công hoặc ghi nhận thay đổi, hướng dẫn, đầu mối xử lý từng hạng mục |
Khi nghiệm thu, phải kiểm tra ở trạng thái hoàn thiện: tấm che đã lắp, đồ dùng đã có vị trí và máy đã ở đúng khoang. Chạy thử khi chưa lắp mặt tiền hoặc khi máy còn đứng ngoài quầy không cho thấy đầy đủ ảnh hưởng của cấu tạo cuối cùng. Các phần điện, nước và vận hành thiết bị cần được người phụ trách tương ứng kiểm tra.
Nếu còn lỗi, ghi rõ lỗi nào thuộc quầy, lỗi nào thuộc hạ tầng và lỗi nào cần nhà cung cấp máy xử lý. Đối với chi tiết ảnh hưởng an toàn hoặc khả năng vận hành, cần xử lý và kiểm tra lại trước khi sử dụng; không chỉ ghi nhận bằng một lời hẹn chung.
Báo giá cần tách phần quầy, thiết bị và hạ tầng
Hai báo giá quầy có chiều dài giống nhau chưa chắc bao gồm cùng công việc. Một bên có thể đã tính khung độc lập, tấm che tháo được và khoang phụ trợ; bên khác chỉ tính vỏ tủ. Máy làm đá, bộ lọc, bơm thoát, đường cấp và điểm điện cũng có thể thuộc các nhà cung cấp khác nhau. Vì vậy, nên so sánh theo cấu hình và trách nhiệm bàn giao, không chỉ theo tổng tiền.
Trong yêu cầu báo giá, cần tách rõ phần sản xuất quầy; phần thiết bị do khách hoặc nhà cung cấp giao; phần điện nước; phần vận chuyển, lắp đặt và thử vận hành. Nếu chưa có model, báo giá nên chỉ rõ điều kiện tạm tính và điểm nào phải xác nhận lại. Thay máy sau khi sản xuất có thể ảnh hưởng đến khoang, tấm che, đầu nối và kết cấu, chứ không đơn thuần là đổi tên thiết bị.
Tham khảo thêm những hạng mục cần có trong báo giá quầy pha chế để đối chiếu phạm vi. Bài viết này không đưa đơn giá cố định vì cấu hình máy và điều kiện thoát nước có thể làm thay đổi đáng kể phần việc thực tế.
Thông tin nên gửi Bluecons để trao đổi phương án
- Ảnh tổng thể mặt bằng và ảnh gần vị trí dự định đặt máy.
- Kích thước sơ bộ, vị trí cột, quầy đối diện và lối vận chuyển vào quán.
- Model máy làm đá hoặc danh sách model đang cân nhắc, kèm tài liệu của nhà cung cấp.
- Vị trí và tình trạng các điểm điện, cấp nước, thoát nước hiện hữu.
- Danh sách thiết bị đặt cạnh máy, menu chính và cách tổ chức nhân sự sau quầy.
- Yêu cầu vật liệu, hình thức mặt tiền, ngân sách dự kiến và thời điểm cần sử dụng.
Gọi Bluecons: 0812122299 để trao đổi phương án quầy pha chế có khoang máy làm đá âm bàn. Khi gửi đủ model và hiện trạng, các bên có cơ sở thống nhất bản vẽ, phần việc và các điểm cần khảo sát trước khi sản xuất.
Câu hỏi thường gặp
Máy làm đá âm bàn cần chừa khe thông gió bao nhiêu?
Không có một khoảng hở dùng chung cho mọi máy. Cần xem model hút và thải khí ở đâu, yêu cầu của hãng và khoảng cần cho kết nối, mở cửa, bảo trì. Không lấy kích thước của một máy khác làm tiêu chuẩn cho khoang quầy.
Có thể làm cánh tủ che kín mặt trước máy không?
Chỉ xem xét khi thiết kế đó phù hợp với yêu cầu của nhà sản xuất. Nếu mặt trước là đường thông gió, một cánh kín có thể cản khí. Cánh nan cũng không mặc nhiên đáp ứng; cần xác nhận cấu tạo trước khi đóng quầy.
Không có thoát sàn ngay dưới máy thì có lắp được không?
Cần khảo sát tuyến thoát và cao độ điểm nhận. Có trường hợp phải điều chỉnh vị trí hoặc dùng giải pháp bơm tương thích được nhà cung cấp chấp thuận. Chưa đủ dữ liệu thì không nên khẳng định lắp được chỉ dựa vào ảnh.
Có thể nối đường xả máy vào ống của chậu rửa không?
Không nên tự nối trực tiếp hoặc gộp tùy tiện. Phải kiểm tra yêu cầu đường thoát, thông hơi, chống hồi lưu và điểm xả của máy cùng điều kiện hạ tầng. Cách đấu nối cần do bên phụ trách kỹ thuật xác nhận.
Nên làm khoang thật sát máy để đẹp hơn không?
Chỉ chốt độ ôm sát sau khi đã tính luồng khí, đầu nối, cửa mở và đường tháo máy. Một mặt tiền đều đẹp nhưng không thể kiểm tra hoặc bảo trì sẽ tạo bất tiện lớn hơn phần thẩm mỹ đạt được.
Bluecons có thể báo giá khi chưa mua máy làm đá không?
Bạn có thể gửi nhu cầu và các model dự kiến để trao đổi phương án quầy. Tuy nhiên, kích thước khoang và phần kỹ thuật cần được xác nhận theo máy cuối cùng trước khi sản xuất; các hạng mục còn tạm tính cần ghi rõ trong phạm vi báo giá.
