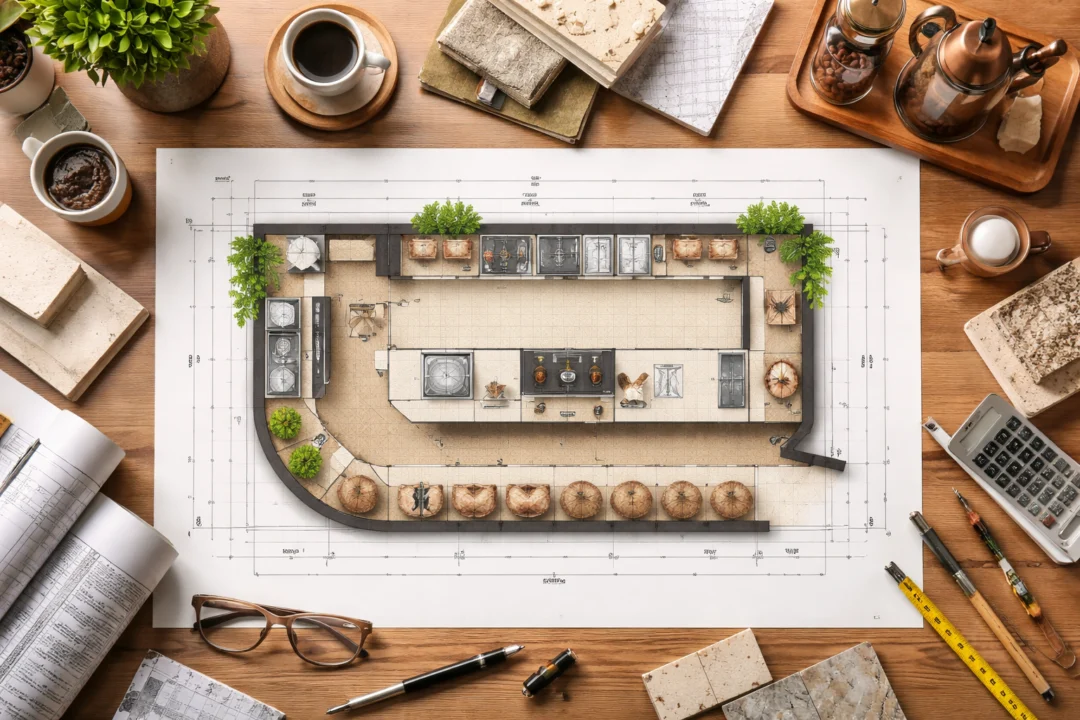

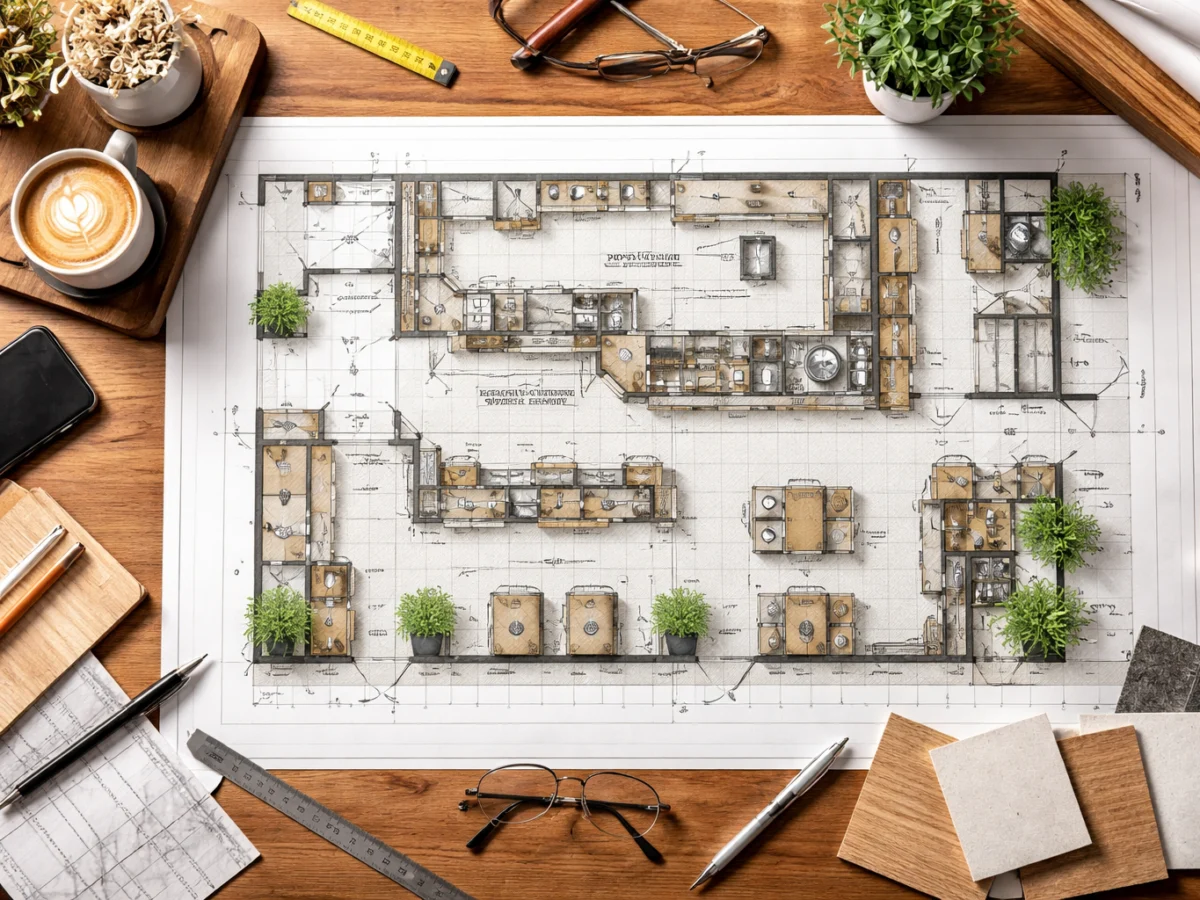

Bản vẽ mặt bằng quầy cafe giúp chủ quán nhìn rõ vị trí thiết bị, khoảng thao tác, đường đi của nhân viên và nơi khách chờ nhận đồ. Một phối cảnh đẹp chưa đủ để sản xuất: hồ sơ cần thể hiện kích thước, cấu tạo, điểm kết nối và điều kiện bảo trì. Bài viết hướng dẫn cách chuẩn bị đầu vào, so sánh quầy thẳng, chữ L, chữ U và kiểm tra phương án trước khi thi công.
Phong thủy, nếu chủ quán quan tâm, nên được xem là sở thích hoặc niềm tin văn hóa trong lựa chọn hình thức. Không có cơ sở trong bài viết để bảo đảm một hướng quầy hay màu sắc sẽ tạo may mắn, tăng doanh thu hoặc quyết định kết quả kinh doanh. Các quyết định kỹ thuật phải ưu tiên khả năng vận hành, sự thuận tiện và yêu cầu thực tế của công trình.

Ý nghĩa của bản vẽ quầy cafe trong vận hành quán

Bản vẽ quầy cafe thể hiện chi tiết không gian làm việc dành cho nhân viên pha chế, thu ngân và tiếp khách, ảnh hưởng đến hiệu quả vận hành, trải nghiệm của khách hàng cũng như khả năng kiểm soát rủi ro về chi phí thi công, tối ưu hóa quy trình phục vụ. Việc lên bản vẽ từ đầu giúp phát hiện sớm các sai sót phát sinh khi thi công thực tế.
- Làm rõ công năng: Quy trình làm việc mạch lạc, hạn chế vướng víu, tăng hiệu suất làm việc.
- Tiết kiệm chi phí đầu tư: Bản vẽ được kiểm tra giúp hạn chế lãng phí vật tư, hạn chế lỗi khi triển khai.
- Hỗ trợ quản lý chuyên nghiệp: Chủ quán dễ kiểm soát, quan sát tổng thể và vận hành hiệu quả hơn.
- Thống nhất yêu cầu thẩm mỹ: màu sắc, tầm nhìn và mức độ riêng tư được trao đổi cùng các điều kiện vận hành.
Nếu bạn muốn tham khảo ý tưởng hình thức, hãy xem bài tổng hợp ý tưởng thiết kế quầy cafe của Bluecons.
Nguyên tắc thiết kế và bố trí mặt bằng quầy cafe

Một phương án mặt bằng cần được kiểm tra theo các nhóm dưới đây; không có một bộ kích thước dùng đúng cho mọi quán:
| Yếu tố | Mô tả |
|---|---|
| Kích thước phù hợp | Chiều dài, sâu và cao phải được xác định theo thiết bị, tầm với và mặt bằng. Kích thước phác thảo chưa phải kích thước để sản xuất. |
| Luồng di chuyển | Kiểm tra người đứng làm việc, người đi qua, cửa tủ mở và đường kéo máy ra bảo trì. Không lấy một con số lối đi duy nhất để kết luận đủ chỗ cho hai người. |
| Phân khu chức năng | Dành không gian riêng biệt cho sơ chế, pha chế, làm sạch, tiếp khách, khu lưu trữ để giảm giao cắt thao tác. |
| Vị trí đặt quầy | Sát cửa ra vào hoặc góc trung tâm tùy mặt bằng, thuận tiện tiếp cận từ mọi hướng. |
| Hệ thống phụ trợ | Bố trí sẵn nguồn cấp – thoát nước, điện, thông gió để hỗ trợ vận hành và an toàn điện nước. |
| Phong thủy | Nếu có yêu cầu theo niềm tin của chủ quán, ghi thành ưu tiên thẩm mỹ; không đánh đổi lối ra vào, ánh sáng và công năng để theo một hướng cố định. |
Hãy tham khảo chi tiết quy trình thiết kế quầy cafe của Bluecons để có lựa chọn mặt bằng phù hợp cho từng loại hình kinh doanh.
Quy trình thực hiện và lên ý tưởng bản vẽ quầy cafe

Mỗi bản vẽ quầy cafe chuyên nghiệp nên đi qua các bước có người chịu trách nhiệm và tiêu chí kiểm tra rõ ràng:
- Khảo sát mặt bằng thực tế: Kiểm tra diện tích, đặc điểm không gian, vị trí hệ thống cấp thoát nước, điện, lối ra vào, hướng di chuyển khách.
- Xác định nhu cầu sử dụng: Số lượng nhân viên, sản phẩm phục vụ, tần suất khách, độ phức tạp của menu.
- Phân tích động tuyến làm việc: Lên sơ đồ thao tác, luồng di chuyển phù hợp để hạn chế xung đột công năng.
- Phác thảo bản vẽ mặt bằng sơ bộ: Xác định vị trí bố trí máy pha, máy xay, kệ trưng bày, bồn rửa, quầy bar, khu chờ, thu ngân.
- Lên bản vẽ kỹ thuật chi tiết: Thể hiện đầy đủ kích thước, ký hiệu, chất liệu, các hệ điện nước liên quan, phối hợp với kiến trúc tổng thể quán.
- Duyệt bản vẽ, chỉnh sửa lần cuối: Cùng chủ đầu tư điều chỉnh theo thực tế vận hành, sau đó mới triển khai thi công.
Việc đầu tư vào quá trình lên ý tưởng, trao đổi với chuyên gia, và kiểm duyệt bản vẽ giúp làm rõ các quyết định trước khi sản xuất; mức chi phí thực tế phụ thuộc hồ sơ và điều kiện công trình.

Hồ sơ bản vẽ cần có những lớp thông tin nào?
Mặt bằng cho biết các bộ phận nằm ở đâu khi nhìn từ trên xuống, nhưng không thể hiện đầy đủ chiều cao hoặc cấu tạo bên trong. Mặt đứng giúp kiểm tra tỷ lệ mặt quầy, vị trí logo, cửa tủ và kệ. Mặt cắt thể hiện chiều sâu, cao độ, chân đế, khoảng kỹ thuật và cách đỡ mặt bàn. Khi trao đổi với đơn vị thiết kế, hãy hỏi hồ sơ bàn giao gồm những bản nào thay vì chỉ hỏi có bao nhiêu ảnh phối cảnh.
Bản bố trí thiết bị cần gắn từng máy với mã hoặc danh mục đi kèm. Ví dụ một hình chữ nhật ghi chung là tủ lạnh chưa cho biết hướng mở cửa, nơi thoát nhiệt và khoảng kéo ra sửa chữa. Tài liệu của nhà sản xuất phải được đối chiếu trước khi chia khoang. Nếu máy chưa mua, hãy đánh dấu trạng thái chờ chọn và không cho gia công phần liên quan khi kích thước lắp chưa được xác nhận.
| Loại bản vẽ | Câu hỏi cần trả lời | Dữ liệu phải đối chiếu |
|---|---|---|
| Mặt bằng tổng thể | Khách và nhân viên đi theo đường nào? | Cửa, cột, bàn ghế, hàng chờ và điểm giao món |
| Bố trí thiết bị | Máy có vừa và mở được không? | Mã máy, hướng cửa, thoát nhiệt và khoảng bảo trì |
| Mặt đứng, mặt cắt | Cao độ và cấu tạo có phù hợp thao tác? | Người dùng, tải trọng, chiều sâu và liên kết |
| Điểm kỹ thuật | Kết nối ở đâu, bên nào thực hiện? | Hồ sơ điện nước và hướng dẫn của thiết bị |
| Chi tiết hoàn thiện | Mối nối và mép được xử lý thế nào? | Mẫu vật liệu, cạnh tiếp nước và cách vệ sinh |
Đo hiện trạng và ghi điều chưa chắc chắn
Không nên lấy số đo trong hợp đồng thuê làm kích thước duy nhất để đặt quầy. Khảo sát cần kiểm tra khoảng thông thủy sau hoàn thiện, vị trí cột, độ vuông góc của tường, cao độ sàn, hộp kỹ thuật và lối vận chuyển. Nếu tường chưa ốp hoặc sàn chưa hoàn thiện, ghi rõ lớp hoàn thiện dự kiến và thời điểm đo kiểm lại. Sai khác nhỏ ở hiện trạng có thể khiến mô-đun dài không lọt vị trí hoặc mặt bàn không ôm sát tường.
Chụp ảnh theo thứ tự các góc và đánh số tương ứng trên bản phác. Khi cần trao đổi từ xa, người thiết kế sẽ biết ảnh nào là khu cấp nước, ảnh nào là hướng cửa vào. Không tự suy đoán đường ống âm hoặc khả năng chịu tải từ ảnh; phần chưa rõ phải được khảo sát hoặc kiểm tra bởi người phụ trách. Danh sách vấn đề chưa xác minh nên nằm cùng hồ sơ, không chỉ trao đổi trong tin nhắn rời.
Mô phỏng một ca cao điểm trước khi chốt mặt bằng
Hãy chọn một tình huống giả định sát menu: một nhân viên pha cafe, một người chuẩn bị trà và một người vừa thanh toán vừa giao món. Đánh dấu điểm lấy ly, lấy đá, lấy sữa, đóng nắp, giao đồ và trả dụng cụ. Mục đích không phải dự báo số ly mỗi giờ bằng hình vẽ, mà tìm nơi mọi người cùng dồn đến hoặc phải quay lưng đi quá xa. Nếu menu chỉ cần một nhân viên, vẫn thử trường hợp có người đến tiếp nguyên liệu.
Kiểm tra cả khách mua mang đi, khách ngồi tại quán và người nhận đơn giao hàng. Họ có thể cần những điểm chờ khác nhau. Hàng chờ không nên che lối vào khu ngồi hoặc cản nhân viên mang đồ ra. Khi đặt điểm giao món sát cửa, cần xem người dừng lại có chắn cánh cửa hay không. Nếu thêm ghế bar, đưa cả khoảng kéo ghế và người ngồi vào phương án, không chỉ vẽ mặt ghế sát quầy.
Ví dụ một phương án phác thảo đang để khoảng trống 1,0 m giữa hai dãy quầy: con số đó chỉ là dữ liệu để kiểm tra, không phải kết luận đủ rộng. Khi cánh tủ mở và một người đứng rửa, phần đi qua thực tế có thể nhỏ hơn nhiều. Hãy mô phỏng đúng vị trí cơ thể, cánh mở và dụng cụ trước khi giữ hoặc thay đổi khoảng này. Yêu cầu về tiếp cận và lối thoát của công trình cần được đơn vị có chuyên môn đối chiếu riêng.

Quản lý phiên bản và duyệt thay đổi
Mỗi bộ bản vẽ nên có ngày, số phiên bản và trạng thái: đang trao đổi, chờ xác nhận hoặc được duyệt để sản xuất. Khi thay máy pha, đổi chậu hoặc thêm tủ bánh, kiểm tra lại không chỉ khoang đặt mà cả nguồn cấp, vị trí thao tác và kết cấu đỡ. Người phụ trách cần nêu phần thay đổi bằng một danh sách rõ ràng để bên sản xuất không lấy nhầm kích thước từ bản cũ.
Trước khi duyệt, chủ quán và đơn vị thi công thống nhất bên nào cung cấp máy, bên nào khoét mặt, bên nào đấu nối và bên nào kiểm tra chạy thử. Nếu phần điện nước do đội khác làm, cần một bản phối hợp chung để tránh ổ cắm nằm sau khoang kín hoặc ống thoát đụng ray kéo. Sau lắp đặt, lưu bản đã cập nhật theo thực tế để việc sửa chữa hoặc thay thiết bị sau này không phải đoán đường đi kỹ thuật.
So sánh các kiểu bố trí mặt bằng quầy cafe

Mỗi diện tích, mô hình kinh doanh sẽ phù hợp với một kiểu bản vẽ mặt bằng quầy cafe riêng. Dưới đây là mô tả các mẫu nổi bật phù hợp nhiều mô hình thay đổi linh hoạt và phù hợp thực tế.

Quầy thẳng và dãy thao tác phía sau
Quầy thẳng phù hợp để so sánh trước khi chọn phương án phức tạp hơn. Một dãy phục vụ phía khách và một bàn thao tác sau lưng có thể phân chia khu thu ngân, pha chế và rửa rõ ràng. Tuy nhiên, nhân viên phải quay người hoặc đi qua lối giữa hai dãy, nên cần kiểm tra nơi đặt đồ dùng chung. Nếu chiều ngang phòng hẹp, giảm số chức năng hoặc chuyển một phần lưu trữ ra khu khác có thể hợp lý hơn ép thêm một nhánh quầy.
Bản vẽ quầy cafe chữ L
Quầy cafe chữ L linh hoạt có thể tận dụng góc mặt bằng khi hai nhánh không thu hẹp lối đi quá mức. Kiểu này giúp phân tách 2 khu vực thao tác (pha chế và phục vụ) hoặc dễ dàng bố trí thêm khu vực khách ngồi quầy bar đối diện. Góc giao hai cạnh cần kiểm tra tầm với và khoảng mở cánh. Không mặc định đặt máy pha ở góc sâu vì có thể khó thao tác hoặc bảo trì. Lường trước các thiết bị cần dùng, bố trí điểm điện nước theo hồ sơ thiết bị và thiết kế của người có chuyên môn, có khả năng tiếp cận để kiểm tra.
- Thiết kế cạnh dài ưu tiên lối đi rộng cho khách, cạnh ngắn hướng về phía bồn rửa hoặc khu phục vụ phụ.
- Dễ tận dụng không gian góc tường, che khuyết điểm kiến trúc hoặc kết hợp với vách kính, tường gạch.
- Tương thích với nhiều loại hình: cafe truyền thống, cafe máy, take-away.
- Chỉ thêm ghế bar khi khoảng ngồi và lối khách không xung đột với điểm gọi món; số khách cả ngày không thay thế dữ liệu giờ cao điểm.

Bản vẽ quầy cafe chữ U
Quầy cafe chữ U tạo nhiều cạnh để phân chia công đoạn, nhưng hiệu quả phụ thuộc cách bố trí điểm dùng chung và lối nhân viên. Thích hợp với quán lớn, quầy ở trung tâm hoặc mô hình bar – cafe tích hợp. Cần kiểm tra riêng chiều dài từng cạnh, chiều rộng lòng quầy, góc nối và lối vào của nhân viên. Không suy ra khả năng phục vụ chỉ từ hình dạng chữ U.
- Kết hợp trưng bày sản phẩm (bánh, đồ lưu niệm, cafe mang đi) trên một nhánh quầy.
- Tầng dưới tích hợp tủ mát, kệ nguyên liệu, khu vực lấy nước.
- Vị trí trung tâm tạo điểm nhấn nhưng cần kiểm tra các góc khuất và tuyến kỹ thuật trước khi lựa chọn.
- Phù hợp mô hình cafe kết hợp bakery, cafe doanh nhân, cafe sách diện tích lớn.
Xem thêm các mẫu quầy cafe ngoài trời để đa dạng cảm hứng bố trí mặt bằng linh hoạt.
Bản vẽ quầy cafe đa năng
Quầy cafe đa năng nhấn mạnh vào khả năng tích hợp nhiều công năng trên cùng mặt bằng, như tích hợp module máy POS, quầy bar, khu trưng bày bánh ngọt, tủ lạnh mini, bồn rửa nhỏ. Muốn dùng cho quán nhỏ hoặc take-away, phải chọn danh sách thiết bị và lượng lưu trữ vừa với mặt bằng thay vì thu nhỏ mọi khoang một cách cơ học.
- Có thể thiết kế theo mô-đun để tháo lắp nếu kết cấu, mối nối và hệ kỹ thuật được tính từ đầu.
- Không gian bày trà, ly tách, ngăn kéo tiện lợi giúp thao tác nhanh gọn.
- Bố trí tuyến kỹ thuật bên dưới mặt quầy với cửa kiểm tra và vật liệu phù hợp từng hệ.
- Có thể mở rộng bằng module, dễ tái cấu trúc khi nâng cấp mô hình.
- Các tiện ích như ổ cắm đa năng, khay trưng bày, ngăn chứa… giúp vừa phục vụ vừa lưu trữ ngăn nắp.
Truy cập tiện ích bổ sung quầy cafe để tham khảo cấu hình các lựa chọn tiện ích.
Quầy hai cao độ và kệ trưng bày
Quầy hai cao độ có thể tách mặt thao tác với mặt phục vụ, hoặc thêm kệ để trưng bày sản phẩm. Đây không phải cách tự động tăng gấp đôi diện tích hữu ích. Kệ trên có thể cản tầm nhìn, làm người dùng với cao hoặc khó vệ sinh nếu độ sâu và vị trí không phù hợp. Hãy xác định vật gì sẽ được đặt trên kệ, tải trọng và cách lấy đồ trước khi vẽ chi tiết.
- Thử cao độ với nhân viên và khách mục tiêu; không dùng một chiều cao duy nhất cho cả đứng pha chế và ngồi sử dụng.
- Không đặt thiết bị rung hoặc nóng trên kệ trang trí khi chưa có kiểm tra kết cấu và hướng dẫn của hãng.
- Bánh và đồ ăn trưng bày cần giải pháp bảo quản phù hợp; một kệ mở đẹp không thay thế tủ chuyên dụng khi sản phẩm cần kiểm soát nhiệt độ.
- Kiểm tra tầm nhìn giữa người nhận order và khách, cũng như đường đi của ly nóng qua các tầng mặt bàn.
Những lỗi thường gặp và cách hạn chế khi thiết kế quầy cafe

- Thiếu diện tích thao tác: Định hình mặt bằng quầy quá nhỏ làm nhân viên khó di chuyển, giảm hiệu suất. Phải thử thao tác và tránh nhau với cánh tủ, thiết bị cùng mở; không coi một khoảng rộng phác thảo là mức tối thiểu chung.
- Chồng chéo công năng: Sắp xếp bồn rửa quá gần ổ điện, hoặc nơi pha chế nằm sát trưng bày bánh, dẫn đến ẩm ướt, mất vệ sinh.
- Thiết kế thiếu linh hoạt: Không dự phòng các module mở rộng, hoặc lựa chọn vật liệu không chống nước sẽ gây hỏng hóc nhanh, phát sinh chi phí sửa chữa.
- Bỏ qua yếu tố ánh sáng: Không đủ chiếu sáng cho quầy dẫn đến thao tác pha chế thiếu chính xác, giảm tính thẩm mỹ sản phẩm và trải nghiệm khách.
- Bỏ qua cảm nhận không gian: Kiểm tra ánh sáng, tầm nhìn và cảm giác chật dưới dầm thấp; không quy các vấn đề này thành nguyên nhân hao hụt tài vận.
Để hạn chế các lỗi này, hãy tham khảo ý kiến chuyên gia, dự trù công năng sử dụng thật sát thực tế vận hành quán.
Ưu tiên công năng, trao đổi rõ sở thích phong thủy

Bên cạnh việc lựa chọn mẫu quầy và mặt bằng, chủ quán cần quan tâm các lưu ý sau để vận hành hiệu quả, nâng cao trải nghiệm khách hàng:
- Xác định điểm “trái tim” của quán: Quầy nên đặt ở vị trí giao thông thuận tiện, hút tầm mắt từ cửa vào, tránh những góc khuất, tối, đối diện nhà vệ sinh hay cửa hậu.
- Bố trí thiết bị trình tự hợp lý: Máy pha, máy xay, bồn rửa, khu vực sơ chế, kệ trưng bày nên sắp xếp dọc theo chu trình phục vụ, giảm giao cắt hoặc phải đi vòng.
- Kiểm tra chiều cao và tầm với: Mặt pha chế, mặt giao đồ và chỗ ngồi có yêu cầu khác nhau; thử bằng mẫu mô phỏng trước khi khóa cao độ.
- Phối hợp hệ điện nước: Vị trí và giải pháp bảo vệ cần theo hồ sơ kỹ thuật; đường đi kín vẫn phải có cửa kiểm tra, không để thẩm mỹ che mất khả năng bảo trì.
- Tối ưu thông gió – ánh sáng: Đặt quầy gần khu vực lấy sáng tự nhiên, tích hợp quạt hút hoặc hệ cửa sổ trượt cho không khí lưu thông tốt.
- Sở thích văn hóa: Chủ quán có thể chọn màu hoặc hướng theo niềm tin cá nhân khi không xung đột với công năng. Đây không phải căn cứ dự báo tài lộc, doanh số hay hiệu quả phục vụ.
- Tận dụng không gian lưu trữ ngầm: Bố trí các kệ âm, ngăn kéo dưới mặt quầy giúp gọn gàng và khai thác triệt để diện tích.
Xem thêm quy trình thiết kế-thi công quầy cafe từ Bluecons để tham khảo chi tiết.
Câu hỏi thường gặp về bản vẽ mặt bằng quầy cafe
Phối cảnh 3D có thể dùng để sản xuất quầy không?
Không nên dùng riêng phối cảnh để sản xuất. Hình ảnh giúp thảo luận màu và bố cục, nhưng cần bản vẽ có kích thước, vật liệu, cấu tạo, điểm kết nối và phiên bản đã duyệt. Các ảnh AI trong bài chỉ minh họa ý tưởng, không phải hồ sơ kỹ thuật.
Quầy nhỏ nên chọn chữ L hay quầy thẳng?
Hãy so sánh hai phương án trên cùng mặt bằng và danh mục thiết bị. Quầy thẳng có thể giữ lối đi rộng hơn, còn chữ L tạo thêm cạnh sử dụng nhưng phát sinh góc khó tiếp cận. Phương án tốt hơn là phương án ít giao cắt và dễ vệ sinh trong tình huống vận hành thực tế.
Có một kích thước lối đi chuẩn cho hai nhân viên không?
Không thể kết luận chỉ từ một con số. Khoảng sử dụng phải tính cả người đứng thao tác, người đi ngang, cánh tủ mở và thiết bị cần kéo ra. Hãy mô phỏng ca đông và đối chiếu yêu cầu của công trình với đơn vị thiết kế trước khi chốt.
Có cần đổi hướng quầy để kinh doanh thuận lợi hơn không?
Hướng quầy có thể là lựa chọn văn hóa hoặc cá nhân, nhưng không có bảo đảm về tài lộc hay doanh thu. Trước khi đổi hướng, đánh giá ảnh hưởng đến điểm gọi món, hàng chờ, ánh sáng và chi phí di chuyển hệ kỹ thuật. Không sửa một phương án vận hành tốt chỉ vì lời hứa phong thủy không được kiểm chứng.
Chuẩn bị hồ sơ để trao đổi với Bluecons
Để được tư vấn phương án bản vẽ mặt bằng quầy cafe, bạn nên gửi kích thước hiện trạng, ảnh các góc phòng, danh sách thiết bị có mã cụ thể, menu dự kiến và số nhân viên trong ca. Nếu đã có bản vẽ, ghi rõ phần muốn giữ và vấn đề cần cải thiện. Bluecons có thể trao đổi phương án theo thông tin thực tế; phạm vi thiết kế, báo giá và tiến độ cần được xác nhận riêng.
