Giới thiệu về bản vẽ chi tiết cho công trình xây dựng
Trong bất kỳ dự án xây dựng nào, việc truyền tải thông tin một cách chính xác và hiệu quả từ thiết kế đến thi công là vô cùng quan trọng. Một trong những công cụ tối ưu nhất để thực hiện điều này chính là bản vẽ chi tiết, nơi mà các kỹ sư và nhà thầu có thể tìm thấy tất cả thông tin cần thiết để triển khai công việc xây dựng một cách suôn sẻ. Bài viết này sẽ đi vào chi tiết về loại bản vẽ này, quy trình tạo ra nó, cũng như vai trò quan trọng của nó trong ngành xây dựng.
Định nghĩa và ý nghĩa của bản vẽ chi tiết

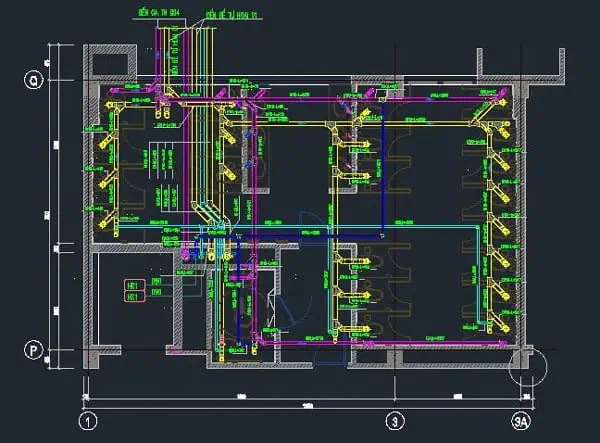

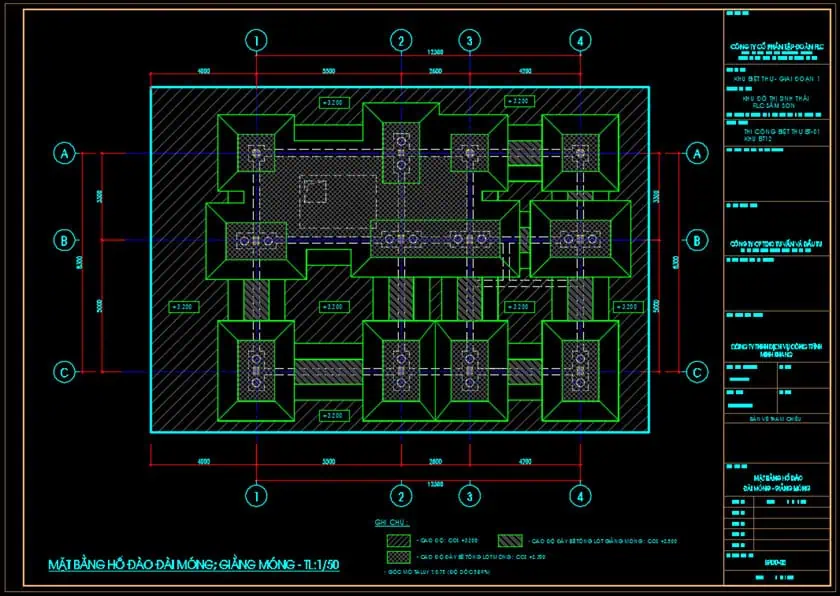

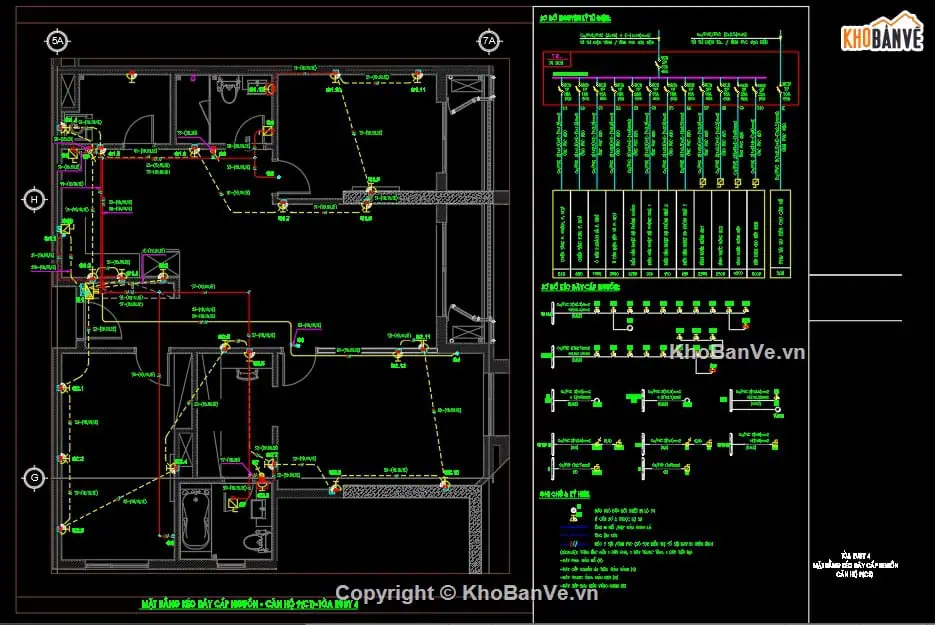

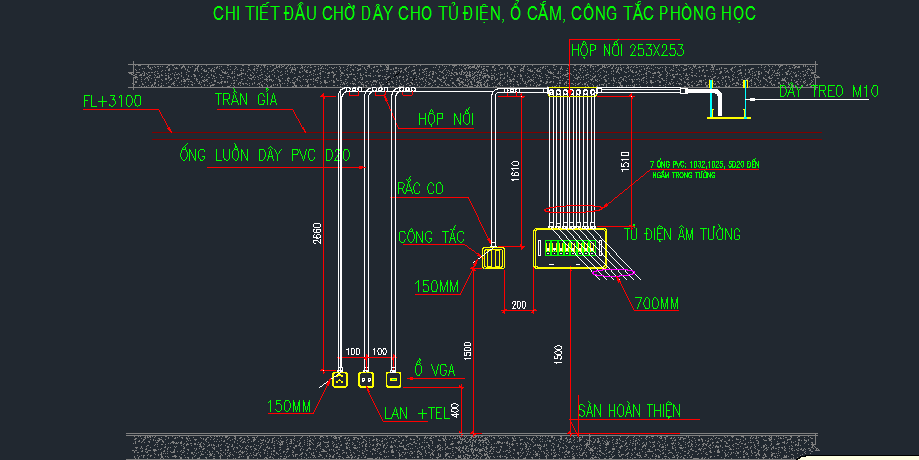

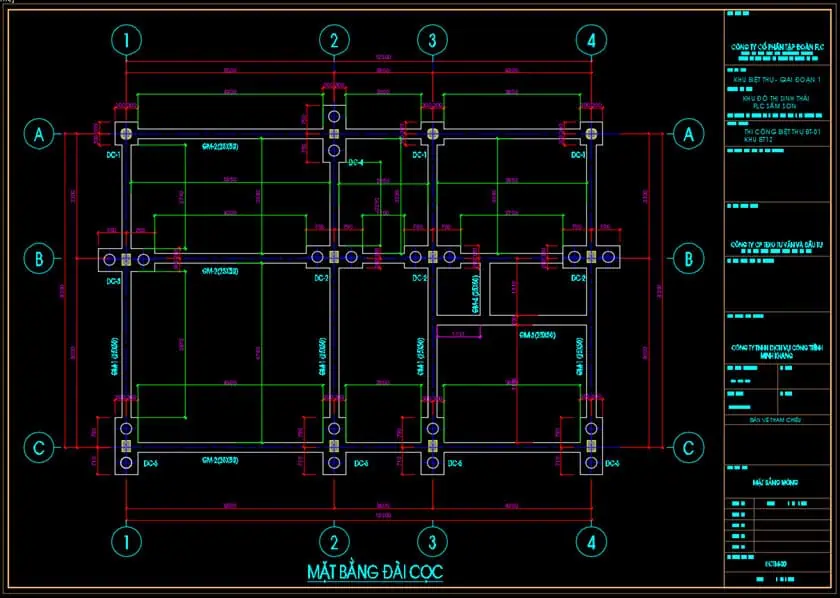

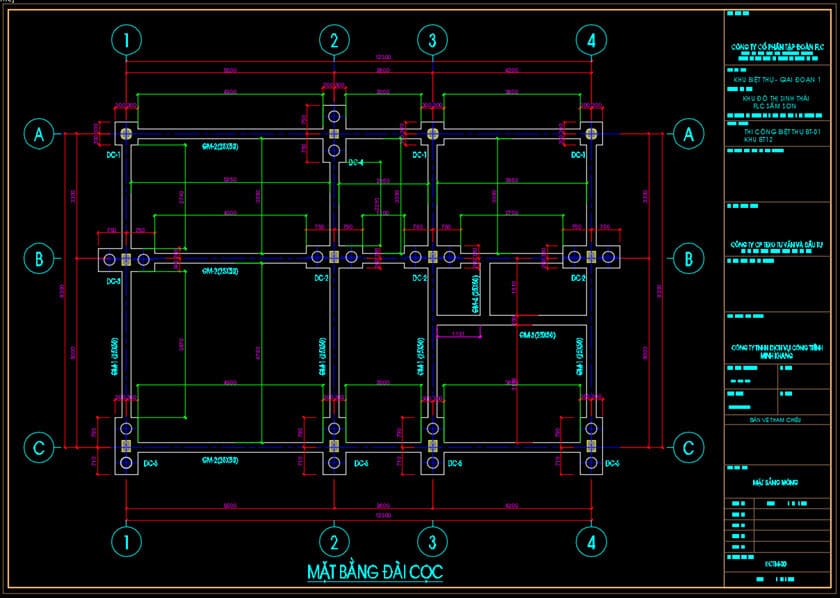

Bản vẽ chi tiết, hay còn gọi là bản vẽ triển khai, là tài liệu quan trọng được phát triển từ các bản vẽ thiết kế kỹ thuật. Đây là loại bản vẽ có độ chi tiết cao, cung cấp thông tin rõ ràng về cách lắp đặt các hệ thống, vật liệu và thiết bị trong dự án. Mục tiêu của nó là tạo ra một tài liệu rõ ràng và dễ hiểu để giúp nhà thầu thực hiện công việc xây dựng theo đúng yêu cầu và tiêu chuẩn kỹ thuật.
Bản vẽ chi tiết không chỉ đơn thuần là hình ảnh mà còn bao gồm các chú thích, thông số kỹ thuật và yêu cầu về vật liệu, giúp các kỹ sư có thể dễ dàng hiểu và triển khai công việc. Điều này không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu rủi ro trong quá trình thi công.
Quy trình tạo ra bản vẽ chi tiết
Quy trình để tạo ra bản vẽ chi tiết thường trải qua nhiều bước khác nhau. Dưới đây là các bước cơ bản để phát triển một bản vẽ chi tiết:
Bước 1: Nghiên cứu bản vẽ thiết kế
Trước khi bắt đầu vẽ, các kỹ sư phải hiểu rõ bản vẽ thiết kế kỹ thuật, bao gồm các thông số, kích thước và thông tin liên quan đến vật liệu. Điều này giúp họ hình dung được cách thức mà các phần của công trình sẽ được lắp ráp với nhau.
Bước 2: Phân tích yêu cầu kỹ thuật
Sau khi nắm rõ bản vẽ thiết kế, các kỹ sư sẽ tiến hành phân tích các yêu cầu kỹ thuật (specifications) mà chủ đầu tư đã đưa ra. Những yêu cầu này bao gồm các tiêu chuẩn chất lượng, các quy định về an toàn, và các yếu tố khác có ảnh hưởng đến quá trình thi công.
Bước 3: Thiết kế bản vẽ chi tiết
Sau khi đã có đủ thông tin, các kỹ sư sẽ bắt đầu vẽ bản vẽ chi tiết. Trong quá trình này, họ cần lưu ý đảm bảo rằng bản vẽ không chỉ rõ ràng mà còn dễ hiểu cho những người thi công. Điều này bao gồm việc sử dụng các ký hiệu và ký hiệu tiêu chuẩn phổ biến trong ngành xây dựng.
Bước 4: Kiểm tra và xác nhận
Sau khi hoàn thành bản vẽ, bước tiếp theo là kiểm tra và xác nhận nội dung. Bản vẽ sẽ được xem xét bởi các kỹ sư khác và, nếu cần thiết, sẽ được chỉnh sửa để đảm bảo tính chính xác và phù hợp với các yêu cầu kỹ thuật.
Vai trò của bản vẽ chi tiết trong quá trình thi công
Bản vẽ chi tiết đóng vai trò rất quan trọng trong quá trình thi công. Nó không chỉ là tài liệu hướng dẫn cho các kỹ sư mà còn là công cụ để truyền tải thông tin giữa các bên liên quan trong dự án xây dựng. Dưới đây là một số vai trò chính của loại bản vẽ này:
1. Giúp giảm thiểu sai sót
Khi có một tài liệu chi tiết, các nhà thầu có thể dễ dàng hiểu rõ yêu cầu của dự án. Điều này giúp giảm thiểu sai sót trong quá trình thi công, từ đó tiết kiệm thời gian và chi phí cho dự án.
2. Tăng cường sự phối hợp giữa các bên
Trong một dự án xây dựng, thường có nhiều bên liên quan như nhà thầu, nhà cung cấp và chủ đầu tư. Bản vẽ chi tiết giúp tạo ra một nền tảng chung để tất cả các bên có thể tham khảo, từ đó tăng cường sự phối hợp và đạt được hiệu quả cao hơn trong công việc.
3. Hỗ trợ kiểm soát chất lượng
Bản vẽ chi tiết cung cấp các tiêu chuẩn kỹ thuật cụ thể về thiết kế và vật liệu, giúp các nhà thầu kiểm soát chất lượng sản phẩm trong quá trình thi công. Điều này rất quan trọng để đảm bảo rằng công trình được xây dựng đạt tiêu chuẩn an toàn và chất lượng.
Kết luận
Bản vẽ chi tiết là một phần không thể thiếu trong bất kỳ dự án xây dựng nào. Qua bài viết này, chúng ta đã tìm hiểu về định nghĩa, quy trình tạo ra, và vai trò của loại tài liệu này trong ngành xây dựng. Việc hiểu rõ và áp dụng hiệu quả bản vẽ chi tiết sẽ giúp cho các kỹ sư và nhà thầu có thể triển khai công việc một cách hiệu quả, giảm thiểu rủi ro và đảm bảo chất lượng công trình.
Hy vọng rằng những thông tin được chia sẻ trong bài viết sẽ giúp ích cho bạn trong việc hiểu rõ hơn về bản vẽ chi tiết và vai trò quan trọng của nó trong ngành xây dựng.
#Bản Vẽ Thi Công Shop Drawing – Giải Pháp Xây Dựng Hiệu Quả
#Định Nghĩa & Tầm Quan Trọng Của Bản Vẽ Shop Drawing Trong Thi Công
#Chìa Khóa Thành Công Của Các Dự Án Xây Dựng Nhờ Bản Vẽ Thi Công
Giới thiệu về Bản Vẽ Thi Công
Bản vẽ thi công, hay còn được gọi là shop drawing, là một loại tài liệu thiết kế chi tiết, có vai trò quan trọng trong quá trình thi công công trình. Nó cung cấp các thông tin cụ thể về cách lắp đặt, cấu tạo và các vật liệu cần thiết cho dự án. Đây không chỉ là một phần không thể thiếu trong hồ sơ kỹ thuật, mà còn là cầu nối giữa các nhà thiết kế, kỹ sư và nhà thầu.
Lợi Ích/Ưu Điểm Của Bản Vẽ Shop Drawing
Bản vẽ thi công mang lại nhiều lợi ích thiết thực cho các dự án xây dựng. Dưới đây là một số điểm nổi bật:
- Giảm thiểu sai sót: Các chi tiết trong bản vẽ được trình bày một cách rõ ràng và dễ hiểu, giúp giảm thiểu các lỗi trong quá trình thi công.
- Tăng tính linh hoạt: Bản vẽ có thể được điều chỉnh dễ dàng theo yêu cầu thực tế, đảm bảo tính khả thi công trình.
- Cải thiện giao tiếp: Đảm bảo tất cả các bên liên quan có cùng một hướng đi và hiểu rõ nhiệm vụ của mình.
- Tiết kiệm thời gian: Nhờ vào sự rõ ràng trong bản vẽ, thời gian thi công có thể được rút ngắn đáng kể.
Vật Liệu & Thông Số Kỹ Thuật
Bản vẽ thi công thường bao gồm nhiều thông số kỹ thuật và loại vật liệu khác nhau, tùy thuộc vào cụ thể từng loại công trình. Một số thông số chính có thể bao gồm:
- Loại vật liệu: Gỗ, thép, bê tông, kính, …
- Thông số kích thước: Chiều dài, chiều rộng, độ dày của các bộ phận.
- Các tiêu chuẩn xây dựng: Các quy định kỹ thuật và tiêu chuẩn an toàn.
- Cách lắp đặt và kết nối: Chi tiết về cách các bộ phận được lắp ráp và kết nối với nhau.
Quy Trình Tạo Ra Bản Vẽ Thi Công
Quy trình để tạo ra một bản vẽ thi công bao gồm nhiều bước cụ thể. Dưới đây là quy trình tổng quát:
- Giai đoạn lên ý tưởng: Như một bước khởi đầu, nhóm thiết kế sẽ trao đổi và định hình ý tưởng về dự án.
- Thiết kế sơ bộ: Tạo ra các bản vẽ phác thảo cho khái niệm tổng thể.
- Chi tiết hóa thiết kế: Tạo các bản vẽ chi tiết, bao gồm các thông số kỹ thuật và vật liệu.
- Thẩm định và phê duyệt: Các bản thiết kế sẽ được xem xét và phê duyệt bởi các bên liên quan.
- Hoàn thiện: Thực hiện các điều chỉnh cần thiết và tạo ra bản vẽ cuối cùng.
Báo Giá/Chi Phí Tham Khảo
Chi phí cho việc thiết kế bản vẽ thi công có thể dao động tùy thuộc vào nhiều yếu tố, bao gồm độ phức tạp của công trình, quy mô dự án và độ chuyên môn của đội ngũ thiết kế. Thông thường, các mức chi phí có thể tính theo giờ làm việc hoặc theo dự án. Bạn có thể tham khảo một số mức giá như sau:
- Thiết kế bản vẽ cơ bản: khoảng 5.000.000 – 10.000.000 VNĐ.
- Thiết kế bản vẽ phức tạp: khoảng 15.000.000 – 30.000.000 VNĐ.
- Dịch vụ điều chỉnh bản vẽ: dao động từ 1.000.000 – 3.000.000 VNĐ tùy theo yêu cầu.
Câu Hỏi Thường Gặp
- Bản vẽ thi công là gì?
Bản vẽ thi công là tài liệu chi tiết mô tả cách thức lắp đặt và thi công các bộ phận của công trình. - Bản vẽ thi công có khác gì so với bản vẽ thiết kế không?
Có, bản vẽ thiết kế chỉ là khái niệm tổng thể, trong khi bản vẽ thi công là chi tiết cụ thể về cách thực hiện. - Thời gian hoàn thành bản vẽ thi công là bao lâu?
Thời gian hoàn thành phụ thuộc vào độ phức tạp của công trình, thường từ vài ngày đến vài tuần. - Các thông số nào cần có trong bản vẽ thi công?
Các thông số chính bao gồm kích thước, loại vật liệu, cách lắp đặt và các tiêu chuẩn xây dựng. - Làm thế nào để chọn được đơn vị thiết kế bản vẽ thi công?
Bạn nên tìm hiểu về kinh nghiệm, chất lượng dịch vụ và giá cả của các đơn vị trước khi đưa ra quyết định.
Vì Sao Nên Đặt Hàng Bản Vẽ Thi Công Tại Bluecons
Tại Bluecons, chúng tôi cung cấp dịch vụ thiết kế và tạo dựng bản vẽ thi công chất lượng cao với đội ngũ kỹ sư và thiết kế dày dạn kinh nghiệm. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm tốt nhất với tốc độ phục vụ nhanh chóng và giá cả hợp lý.
Với một quy trình làm việc chuyên nghiệp, bạn sẽ được tư vấn tận tình từ khâu lên ý tưởng cho đến khi hoàn thiện bản vẽ. Các thiết kế của chúng tôi đảm bảo tính chính xác và đáp ứng mọi yêu cầu kỹ thuật, giúp bạn dễ dàng trong quá trình thi công.
Nếu bạn đang tìm kiếm một đơn vị uy tín để hợp tác cho dự án của mình, hãy liên hệ ngay với Bluecons để nhận được những giải pháp tối ưu nhất!
